光伏直流电弧是怎么产生的？哪些部位最容易起弧

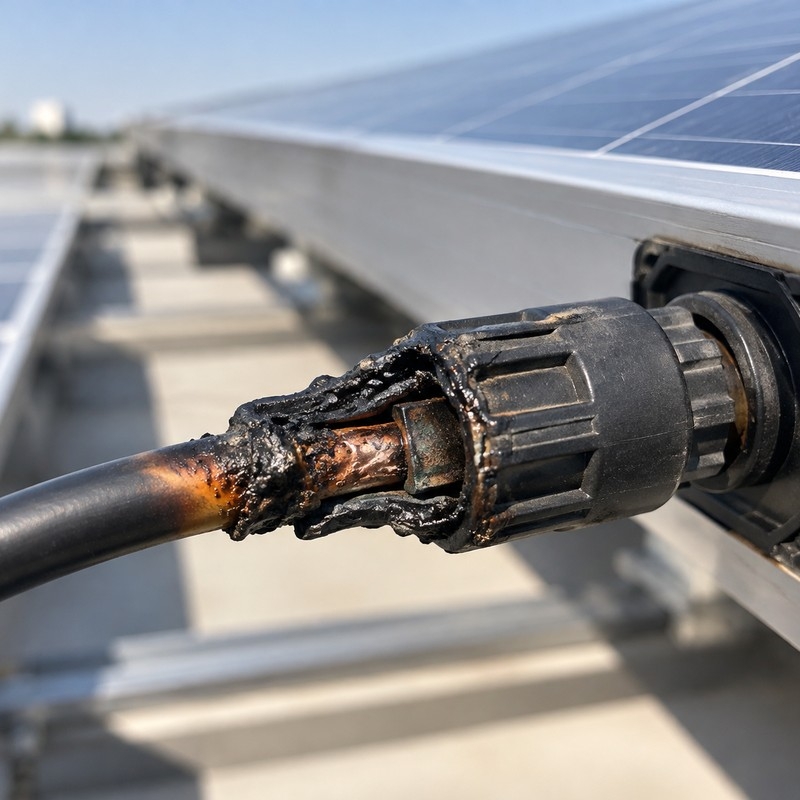

拆过一个烧废的 MC4 接头就知道电弧有多凶。外壳整个碳化发黑，塑料熔成一坨，剖开来里面铜芯已经烧缺了一块。那地方原本只是压接得松了一点，几个月里电流一次次从缝隙里拉出小弧，弧越烧越大，接头越烧越糟，到头来整段熔掉。这就是直流电弧的典型发展路径。

直流电弧为什么难缠

交流电每秒有一百次过零点，电流过零的瞬间电弧会自然熄灭，所以交流侧的开关保护相对从容。直流没有这个喘息的机会。光伏组串的电压在阳光下持续存在，电弧一旦拉出来，高温会把空气电离成导电通道，电离的空气反过来让电弧更容易维持。弧道自己给自己续命，只要组串还在发电，这条弧就没有自我熄灭的趋势。

这也是标准要求直流侧必须装电弧故障检测的原因。NEC 690.11 从 2011 年就把直流电弧保护写进规范，配套的 UL 1699B 定义了检测设备的认证要求；国内 GB/T 39750-2021 也对光伏系统的电弧防护提了要求。

电弧从哪来

源头说到底就两类。

一类是接触不良。接头没压紧、压接工艺差、端子氧化松动，接触面变小之后电流密度升高，局部发热，发热又加速氧化，接触电阻接着变大。恶性循环到某个临界点，缝隙里的空气被击穿，弧就出来了。现场见得最多的起弧点，几乎都在这类接触位置上。

另一类是绝缘破损。电缆外皮被桥架边缘磨破、被尖锐的彩钢瓦棱角割伤、被老鼠啃了，裸露的导体距离相近时击穿空气放电。正负极之间、对地之间都可能拉弧。绝缘破损起弧往往更突然，接触不良是慢慢烧出来，破损是"啪"一下直接起弧。

最容易起弧的部位

按现场出事频率从高到低：

MC4 连接器。 全站数量最多的人为接触点，一个电站几千上万个。压接不到位、插头没卡紧、不同品牌插头互插（公母尺寸有差异，插上了也不密合），都是隐患。它排第一没什么悬念。

组件接线盒内部。 里面的焊接点和二极管封装在盒子里看不见，焊接不良、二极管失效都会在盒内起弧。这类弧藏在组件背板后面，外面只能看到背板发黄或烧穿，发现时往往已经烧了一阵。

电缆磨损部位。 屋顶上电缆穿金属桥架的孔口、彩钢瓦棱角接触处、跨接活动部位的线段。这些位置蹭来蹭去，外皮磨穿只是时间问题。铺线时没做防磨处理的电站，这里要重点看。

汇流箱端子排。 十几路组串在端子排上汇聚，接线多、紧固件多，运输震动和温度循环会让螺丝松动。定期紧固是汇流箱维护的必修课，跳过这步的箱子迟早出问题。

组件内部隐裂。 电池片裂了、焊带脱开，电流从断点上硬挤过去，局部拉弧发热，这就是热斑和电弧常常一起出现的原因。

防和早发现

起弧条件的消除一半靠安装质量：压接用专用工具、插头卡到位、铺线避开磨损点、端子定期紧固。这些是慢功夫，急不来。

但磨损和老化管不住，组件内部的缺陷更管不住，所以电弧检测得靠设备兜底。组串级方案如丰郅 KNJC 组串级电弧保护器在组串回路里做频域监测，捕捉电弧特征波形后切断回路；汇流箱场景有B04A 电弧防护箱，检出即脱扣。检测加切断这一层，是安装质量之外兜底的那道网。

FAQ

直流电弧和交流电弧，哪个更危险？

直流。交流电弧有百次每秒的过零熄灭机会，直流电弧没有，一旦形成会持续燃烧，灭弧难度高得多。这也是直流侧专门立法要求电弧保护、交流侧没这么强调的原因。

用红外热成像能发现电弧吗？

能发现起弧后的发热异常，但发现的时候弧已经烧了一段时间。红外适合做周期巡检兜底，不适合做实时防护。实时捕捉电弧特征得靠 AFCI 类设备的频域监测。

旧电站没有电弧检测，值得加装吗？

接头老化和电缆磨损都是随役龄增长的，旧电站恰恰是起弧风险更高的那一批。汇流箱端子排和 MC4 接头重点排查一轮，再补装检测设备，钱花得值。
