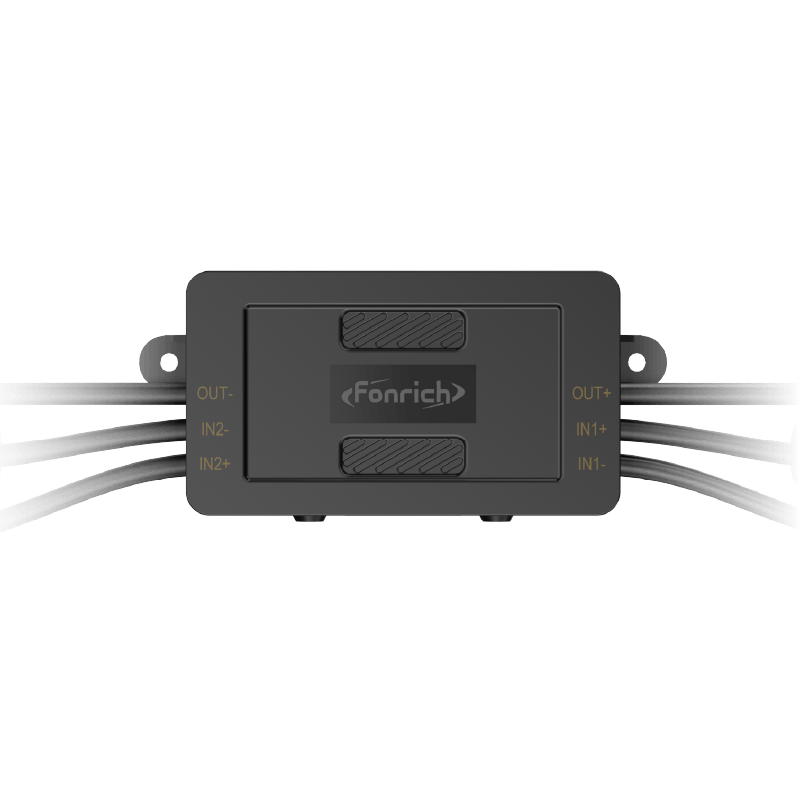

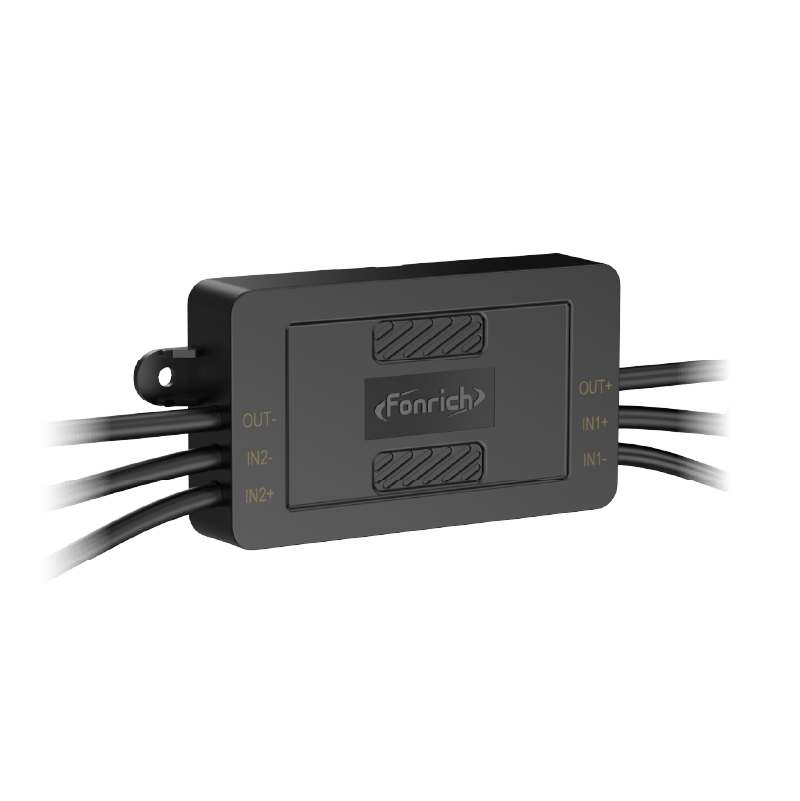

智能安全保护器 TTQ
FR-PVMS-TTQx 快速关断（电弧版）
丰郅 FR-PVMS-TTQx 智能安全保护器集组件级快速关断(RSD)、AFCI 电弧保护与远程监控于一体，为光伏系统提供组件级综合安全方案。符合 NEC 2017 / 2020 / 2023(690.12)及 UL 1741 / UL 3741 / EN IEC 63027 标准，支持自动保护与手动关断，PLC 长距离通信，与 SafeSolar 云平台无缝对接，实现组件级数据可视化、故障检测与性能分析。
相比 TTCx 基础版，TTQx 升级支持快速地址配置、新一代组件级电弧故障检测与 AFCI 弧保护，安全等级更高。
产品优势
自动/手动快速关断
触发后组件级输出降至安全电压，保障运维人员与消防安全
组件级 AFCI 电弧保护
实时检测串联/并联电弧故障，快速灭弧，有效防止火灾事故
PLC 长距离通讯
单链路最远 1600 m，满足大型电站组网需求
远程数据监控
实时采集电压、电流、功率、发电量、IV 工作点、温度等关键参数，故障早发现早处理
技术参数
型号
FR-PVMS-TTQB

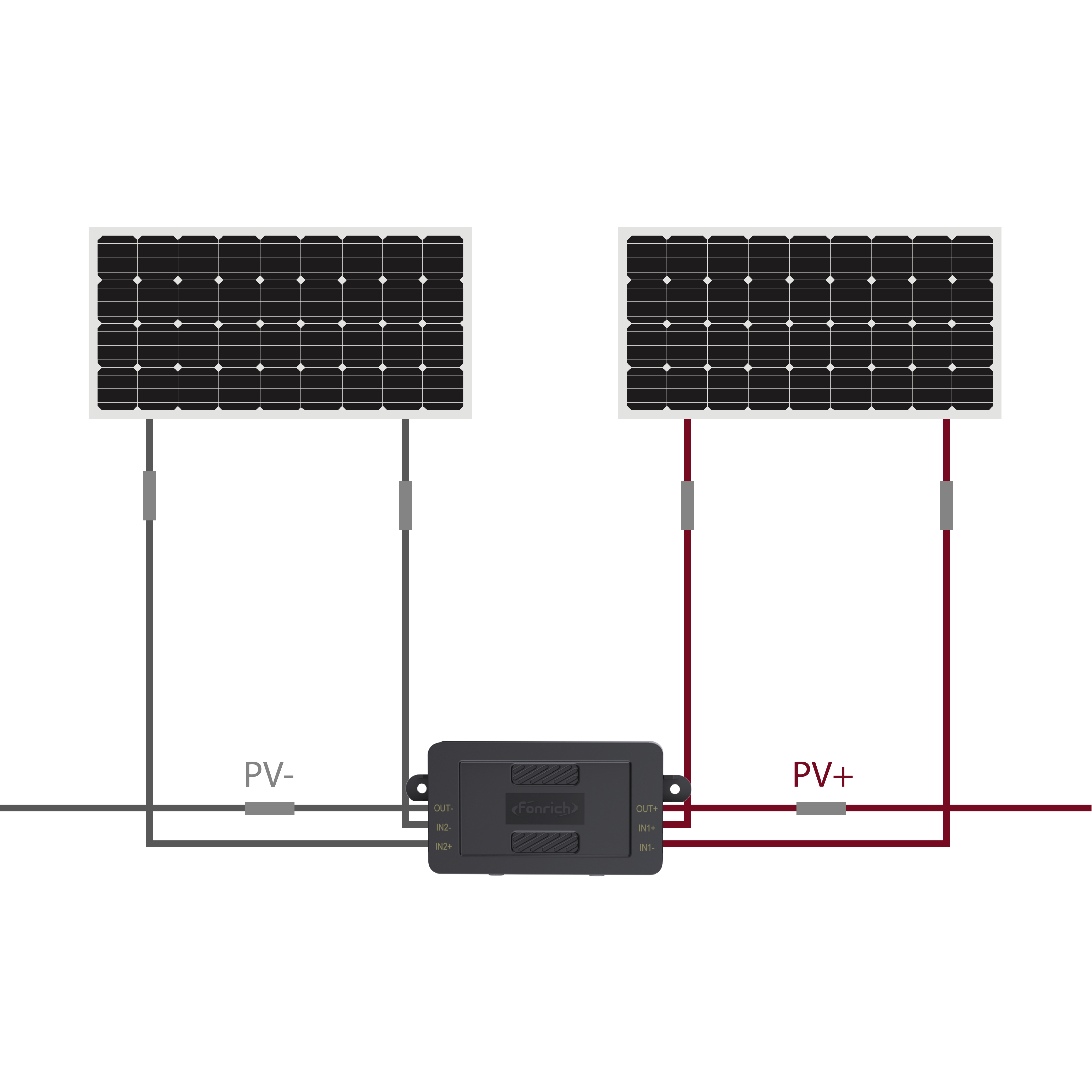

支持的光伏通道/模块
2/2
工作电压范围
70Vdc×2
最大系统开路电压
1500Vdc
最大连续输入/输出电流
20Adc
最大短路电流
25Adc
安装方法
光伏导轨
尺寸（不含电缆和连接器）
120*68*26mm
重量（不含电缆和连接器）
±340g
安全标准
NEC 2017 , 2020 & 2023 (690.12); UL 1741; UL 3741; EN IEC 63027:2023
