快速关断器装完怎么测试？验收步骤与常见不合格项

验收现场最常见的一幕：监理按下急停，掏出秒表，转过头问“多少秒降到多少伏”。答不上来或者答含糊了，整个屋面白白多站一下午。快速关断的验收其实就考两样东西：触发之后电压降得够不够快，够不够低。把口径先背熟，再上手测。

数值口径先立住

NEC 690.12 的要求：触发动作开始计时，30 秒内，组件阵列边界内的导体压到 80V 以下，边界外的导体压到 30V 以下。边界怎么划，规范按阵列外沿向外延伸的导体划定内外分界，具体尺寸各版本有差异，以项目采用的规范版本为准。国内项目暂无强制条款，但合同里写了“满足 NEC 2020/2023”的，验收就按这个数卡，没有商量余地。

丰郅 TTQ 智能安全保护器的出厂设定就是按这套口径做的（70Vdc×2 组件窗口、1500Vdc 系统电压、20Adc 回路电流，满足 NEC 2017/2020/2023 和 UL 1741、UL 3741），产品页上有完整参数，验收前对着核一遍设备铭牌。

实测步骤

触发前，先确认所有设备在线。 打开后台或者看 PLC 收发器状态，逐台核对有没有掉线的。有掉线的先处理再测，不然测出来的是半个系统的成绩。

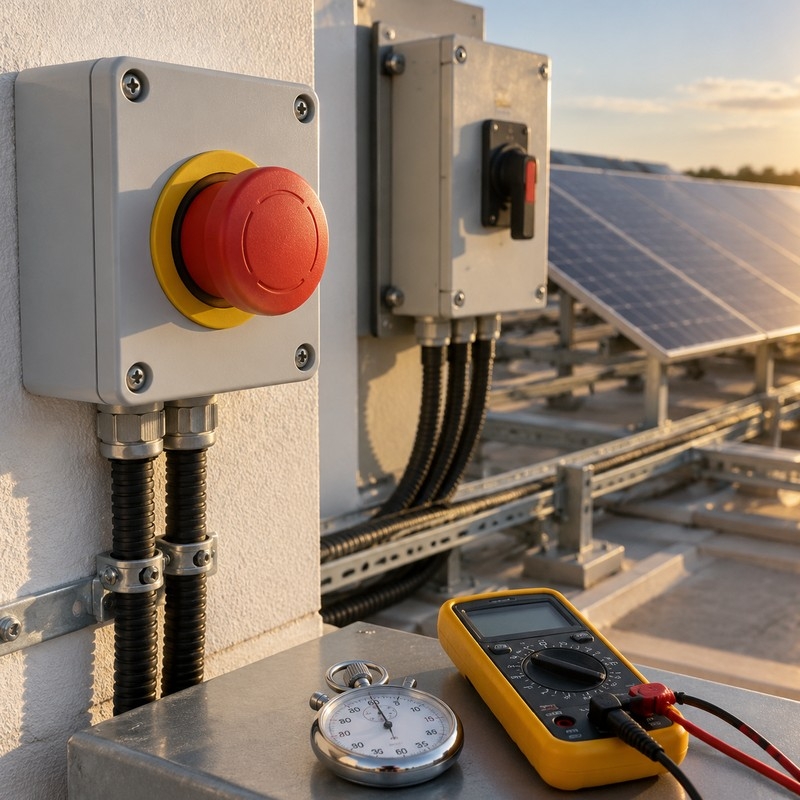

触发方式按真实动作来。 按急停控制器，或者直接断收发器供电。火灾时切的就是这个信号，验收模拟的就该是这个场景。触发端用本地按钮还是接收端的开关，按竣工图来；图纸上画的和现场接的对不上，先停一停，把线核清楚再测。拿遥控器按一下代替全系统触发的做法，碰到较真的监理不算数。

秒表和万用表同时上。 触发瞬间开始计时，表笔搭在边界内的组件出口导线上等电压读数稳定，30 秒内记下最终值。边界外那段导管到逆变器入口的线，同样流程再测一遍，卡 30V 的线。

逐串测还是抽测，看合同。 预算和工期紧的项目至少保证每台汇流箱、每个朝向各测一串，其余靠后台在线状态核对。验收标准以当地要求和合同条款为准，这一条别自己拍板。

测完复位，回头看后台。 恢复收发器信号，设备自检后重新上线，后台逐台确认。复位后有没有设备失踪，这一步能抓出地址冲突和信号衰减的漏网之鱼。

常见不合格项

按出问题概率排：

收发器没通电就开测。 设备收不到保活信号，全部进了保护态，电压当然低，测出来“合格”是假合格，这套系统日常根本没法正常发电。测之前先看收发器供电，整套快速关断系统的信号链路从发射端到组件级设备逐级确认，这一步漏了，整个验收作废重来。

部分设备收不到触发指令。 症状是触发后有的串降了、有的没动静。十有八九是 MC4 插头没卡紧或压接不良，载波信号在接触电阻大的地方衰减掉。装的时候看着都挺像回事，一测就现原形。

测量点放错位置。 表笔搭在逆变器直流输入端子（边界外）却记进边界内的数据，两个限值差了 50V，报告直接作废。边界内外各测什么位置，动手前在系统图上标出来。

地址冲突。 出厂默认地址没改的设备撞在一起，触发时互相顶掉。后台在线状态里能看到数量对不上，装机时就把地址排好，比验收时返工省事得多。

标签和文件缺项。 急停位置没有标识、屋面系统图没有存档，火烧眉毛的时候消防员找不到急停在哪，这属于验收硬伤，资料补齐了才能过。

FAQ

30 秒从哪个瞬间开始算？

从触发动作发生算起，按下急停或断开信号的瞬间。实测别压线，29 秒过关的系统和 10 秒降到安全值的，风险不是一回事。

旧系统改造的怎么验收？

口径相同，额外加一项：改造前后的接线对照表要存档，原系统没有关断功能的，边界划分按加装后的实际走向重新画，画完让施工方签字确认，验收扯皮时有据可查。

验收完以后还要定期测吗？

建议每年做一次触发测试，配合红外巡检。设备失效是静默的，不测不知道，等真要用的时候才发现问题就晚了。每次把触发时长记进运维台账，几年的数据连起来看，哪台设备状态在变差一眼就能看出。
