智能汇流箱监控能看哪些数据？数据异常怎么排查

汇流箱是直流侧的汇聚点，十几路组串在这儿并成一路母线，接头多、发热点多，还是雷击的第一现场。地面电站的直流侧故障，一多半最后能追到汇流箱头上。装了智能监控不等于万事大吉——数据摆在那儿，得知道哪些值得天天盯，出了异常怎么顺着线往回查。把这两件事弄明白，监控才算没白装。

能看哪些数据

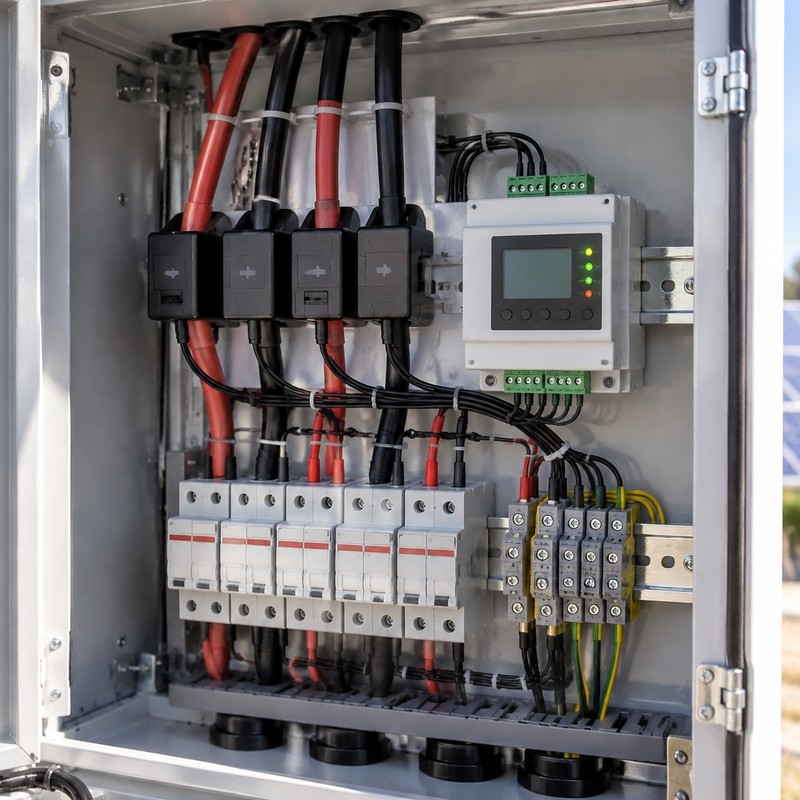

以丰郅汇流箱监控主机为例，数据分三层看：

电气量，天天盯的。 母线电压、各支路电流、箱体温度。支路电流靠霍尔模块采集，HS4x、AS4x 系列能级联，一台主机带多路组串。主机屏幕上是柱状图，哪路电流矮一截，瞄一眼就知道。数据走 RS485（Modbus-RTU）或 HPLC 上后台，抄表这种事不用人跑了。

设备状态，保命的。 防雷器（SPD）和直流断路器的状态都在采集范围。SPD 被雷击浪鼓打穿后外表看不出来，状态监测能直接报警；断路器偷跳、分励脱扣动作了，后台同步知道。这两项是汇流箱事故里最要命的两类，靠人工巡检一个季度也就看一次。

扩展能力是选配的部分。AS4A 电弧检测模块加上之后，直流电弧故障检测能到 UL 1699B Type 1，有害电弧一检出，直接驱动脱扣器把回路切掉。IV 曲线扫描也有，组串性能劣化早期，曲线形状会先变，等发电量报表看出来就晚了。

供电顺带一提：主机母排直连取电，启动电压 470Vdc，不用另配 DC-DC 电源，箱子里改造量很小。

数据异常怎么排查

异常各有各的样子，对号去查：

某一路支路电流偏低或为零。 先看是不是遮挡和脏污——落叶、鸟粪、杂草，正午前后巡一遍就能确认。排除外因后电流还低，查组串：开路电压量一下，缺一组串的电压说明组件或接线断了。电压正常电流没有，往熔断器和霍尔模块接线上找，熔断器烧断是最常见的。

母线电压整体异常。 电压偏高可能是并串接错，偏低先数组串数——有没有断串。电压忽高忽低不稳定，接头松动的可能性大，重点查母排压接和 MC4。

箱体温度偏高。 霍尔模块测的是箱内温度，超标先摸母排接头。压接不良的接头温度比别处高出一截，红外枪一扫一个准。温度高高不下还伴随个别支路电流波动，这个接头八成就在那条支路上。

SPD 报警。 雷雨季过后集中出现，防雷模块动作了就得换，这不是可修的东西。换了之后状态不复位，查遥信接线。

通信断了。 RS485 的老三样：A/B 线接反、地址冲突、终端电阻缺失。多台级联时地址拨错最常见，一台一位顺着捋。HPLC 组网的看耦合和线路衰减。

电弧报警联动脱扣。 这种别急着复位送电，顺序很重要。先查报警支路的接头和电缆，看有没有烧灼痕迹、闻有没有焦味，确认无异常再复位。复位后二次报警，就别再动了，专业人员来查。带故障送电这个险，不值得冒——直流电弧温度能到几千度，拉不起。

布置监控时的两个提醒

一是报警阈值别抄默认值，按自家组串配置算一遍再设，阈值太灵敏天天误报，运维很快就不看了。二是数据要有人接，监控装完没人看报表，等于没装。地面电站把汇流箱数据接进统一的运维平台，跟组串逆变器数据对齐看，缺流缺压一目了然。

FAQ

老汇流箱能改造加装监控吗？能。监控主机母排取电、霍尔模块开口式安装，改造不用停电重新布线，老电站加装成本可控。

支路电流和逆变器显示的组串电流对不上，信谁？以汇流箱侧霍尔模块为准去查。逆变器采样在 MPPT 之后，汇流箱卡在物理汇聚点上，位置更靠前。先校霍尔模块精度，再查两头接线，多数是采样时序和线损造成的固定偏差。

电弧检测选配还是必配？看场景。箱体在人员密集区附近、有消防验收要求的，配；偏远地面电站按预算定。配了就是 UL 1699B Type 1 加一道脱扣保护。
