逆变器自带AFCI还用装吗？直流电弧防护怎么选

有些光伏电站的逆变器设备是自带AFCI 电弧检测的，很多人都认为直流电弧防护有了是不是就不需要额外安装了？先别急。装不装另说，这题真没有现成答案。组串拉了多少路，逆变器那项功能是真是假、开没开，这些凑一块儿才谈得出结论。

逆变器自带的AFCI，管到哪一步

组串逆变器把电弧检测装进了机器。检测点蹲在直流输入侧，全站组串的电流特征都往这一个点汇，算法判一下有没有起弧特征。北美那边的逆变器做这项功能要过 UL 1699B，对应 NEC 690.11。国内有 GB/T 39750-2021，直流电弧保护的技术要求写在里面，推荐性国标，落地看地方怎么执行。

屋顶就巴掌大，组串三五路，那机器自带的真够使。跳闸了？拿表挨路测，晌午饭前完事。这种体量谈不上负担。

这几种情况，自带的AFCI不够用

麻烦从组串变多开始。地面电站动辄百来路，逆变器只告诉你站里起弧了。哪一路？不告诉你。运维拎着表挨排，一路一路过，天黑了未必收得了尾。组串级电弧保护器换了个思路，检测点往前挪，一串配一个，报警直接报到串上。丰郅的组串级电弧保护器就这么干的。一台管一串，系统电压撑到 1500V，UL 1699B 认证在手，弧一检出秒级把故障串切掉，剩下的串该发还发。

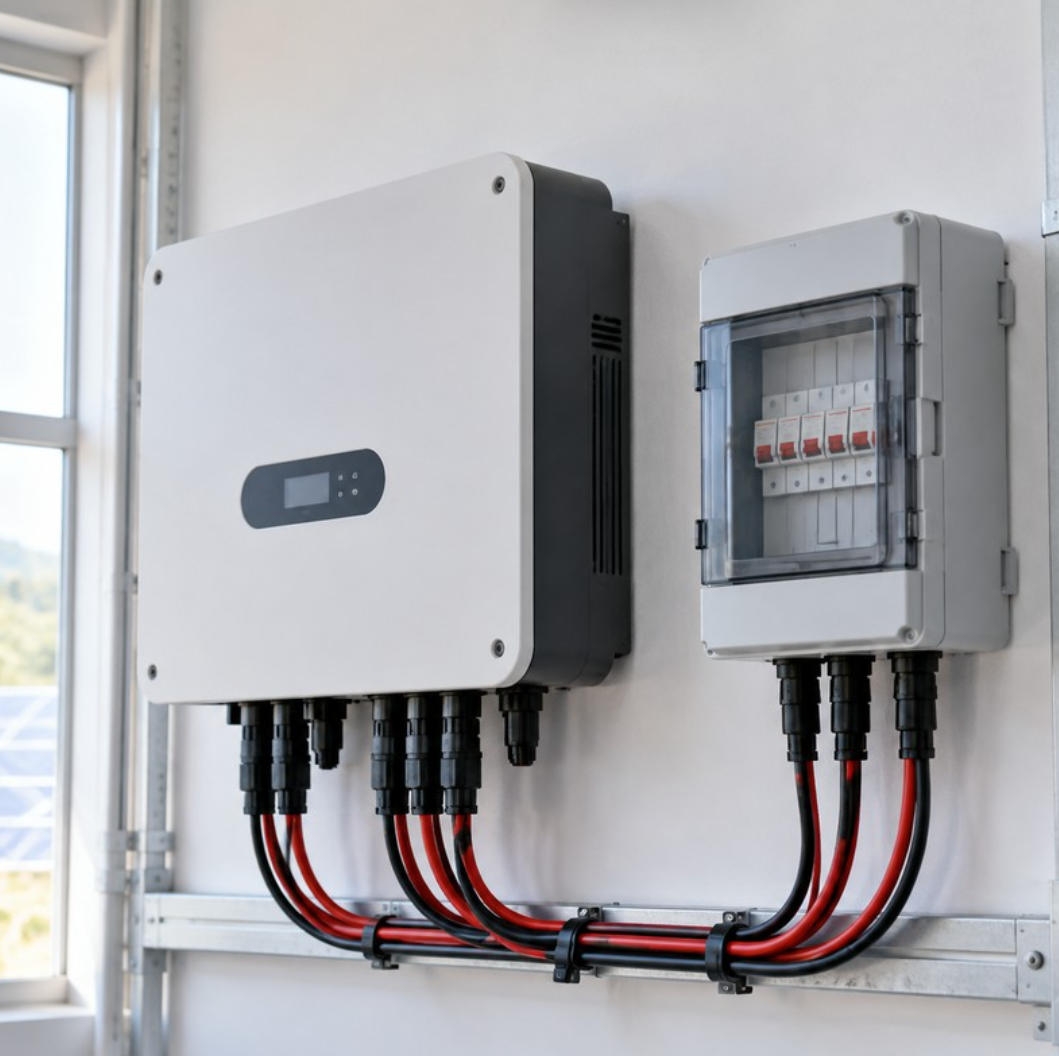

老机器另说。2019 年前投的那批逆变器，好些个压根没这功能。这不是软件的事，固件刷一百遍也刷不出检测电路来。办法就一条，外加装。直流电弧防护箱往汇流箱旁边一挂，4 路通道各管各的，1100V 系统电压撑得住，蓝牙加 WiFi，告警直接推手机上的 SafeSolar App。原来那套一根线不用碰，跟整机换逆变器比，实在太多。

误报这条容易被小瞧。整机一个检测点，哪路异常都是全站跳闸。跳上几回，运维烦了，直接把 AFCI 功能一关了事，装了等于白装。串级方案错开了这种尴尬，误报只切一路，查一遍成本不高，功能也就不会被人为废掉。

直流电弧防护怎么选

数组串，这是第一步，也最要紧。几十路往上的地面电站，组串级一串一台，别抠这个钱。户用三五路的，自带功能用起来就行。有个坑得提前说：不少机型参数表印着 AFCI，到场一看默认关着。验收之前把设置菜单翻一遍，别等出了事才发现功能压根没启用。

役龄也得看。带 AFCI 的，照数串的结论办。不带的，趁早死心，防护箱外加装是唯一现实的路。

新建电站可以走个捷径。快速关断反正要装，那干脆挑个 RSD 跟 AFCI 合体的。丰郅 TTQ（FR-PVMS-TTQx）就是这种，一个盒子管两件事。一拖二，70Vdc×2，系统电压最高 1500Vdc，电流 20Adc。电弧检测走 EN IEC 63027:2023 认证，串联弧、并联弧都在监测范围里。装一遍，导轨省一块，线缆少跑一截，云平台那边，关断状态跟电弧状态搁同一个页面看。

拍板顺序给一条：先翻手册，AFCI 是标配、选配还是根本没有，开了没有。再数串，估估报警之后人工排查得停多久。存量没功能的上防护箱，新建的看一体机。实在定不了，把组串数跟逆变器型号发给厂商，让他们出配置单。检测点写在哪一级都讲不清的配置单，打回去。

常见问题

装了独立AFCI，逆变器自带的还开吗？

开。两级不打架。逆变器那个点留着当最后防线，串级设备管定位、管切除。有的机型两级一起告警，会重复跳，把逆变器侧的告警延时调长点就行。参数在哪翻？逆变器手册里。

老电站加装防护箱要停电站吗？

接线那阵子得断电，直流侧歇几个小时。跟整机换逆变器比，这算轻的。挑一早一晚发电少的时候动手，损失能压住。

AFCI和快速关断是一回事吗？

不是一回事。AFCI 管防起火，检出电弧就灭；快速关断管救援，出事后把电压压到安全范围，对应 NEC 690.12。认证也各走各的，AFCI 按 UL 1699B，快速关断按 UL 1741、UL 3741。设备能合成一台，功能别搅在一块儿算。
