旧光伏电站怎么加装快速关断？改造前要确认的几个条件

2018 年前后建的那批工商业电站，图纸上压根没有快速关断这个概念，组件阵列里的直流高压从并网那天留到现在。现在补装，设备不难，难的是老系统跟新设备接不接得上，图纸上对不上的，现场只会更多。动手前，下面几件事挨个核一遍。

先看政策，再定方案

装不装，先看项目在哪个城市。东莞 2022 年出的《分布式光伏发电项目建设管理办法》，白纸黑字把组件级快速关断列成了必备条件，不符合的项目要按办法整改；深圳、海宁、北京口径也差不多。项目落在这些城市，这事早晚要办，早办还能自己挑时间；没发文的城市，装不装就看业主怎么掂量安全这笔账。东莞那份文件，站里有篇专门的东莞 RSD 政策解读，别的城市有没有类似文件，最省事是直接问当地主管部门或供电局。

组件规格与设备参数要对得上

加装是在每块组件（或每两块）的直流回路上串一台设备，装不装得上，先看老电站的组件参数：

• 电压。组串和组件的开路电压、工作电压，都得落在关断设备的电压窗口里；

• 电流。组件工作电流不能超过设备额定电流，拿丰郅 TTQ 来说，最大连续电流 20Adc，超了就得换型号；

• 系统电压。设备的最大系统电压（TTQ 是 1500Vdc）得罩得住原系统的电压等级。

老电站图纸未必全，参数拿不准就现场实测，测完再对设备数据表，别等设备到场才发现装不上。

组件背面要有安装空间

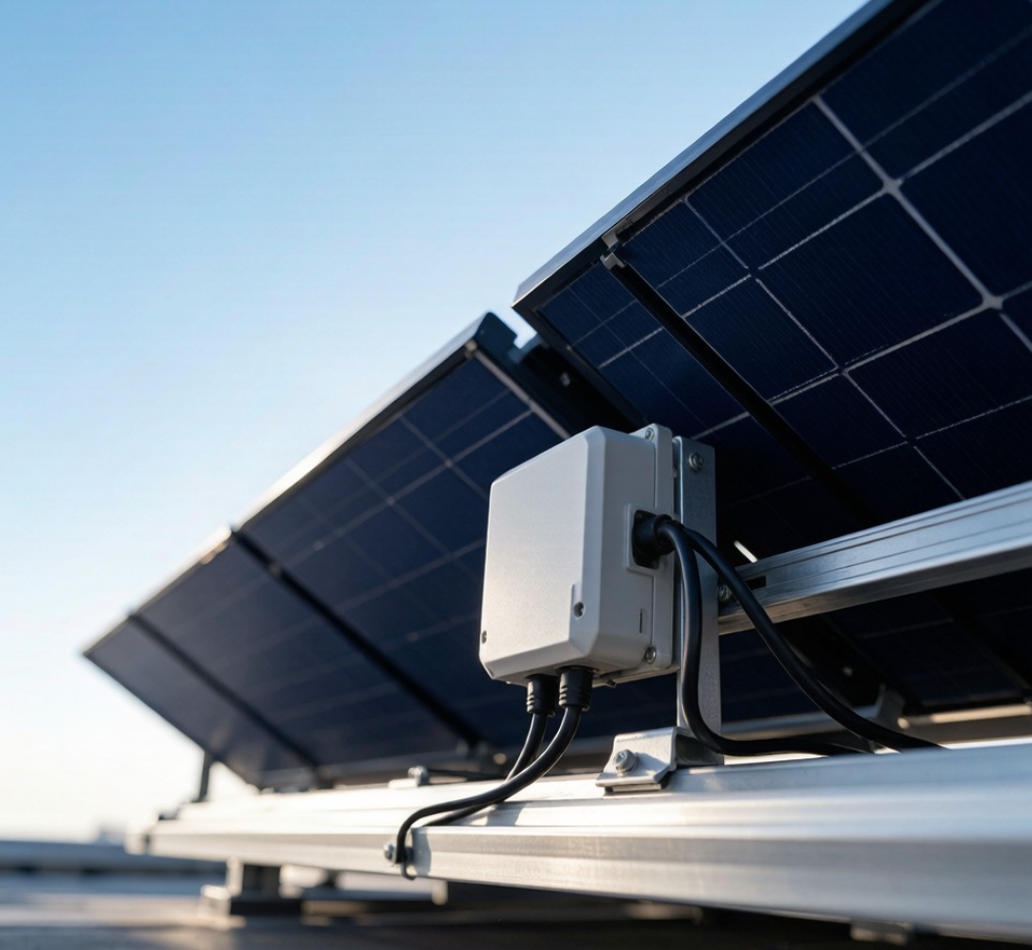

关断装置装在组件背面的导轨上，一拖二型号是两块板配一台。上屋顶转一圈，看这么几处：接线盒附近留没留出固定设备的位置；组件排布能不能走到每块板跟前检修；双玻组件、特殊支架，固定方式要不要单独调整。屋顶空间紧的，先画设备点位图，数数实际装得下多少台，再跟组件总数对对账。

通信方案与逆变器的配合

丰郅的关断设备用 PLC 通信，单链路最远 1600 米，一般屋顶够用。改造跟新建最不一样的地方：逆变器是现成的，通信接收端得跟老设备配得上。这里有条铁规矩，逆变器的品牌、型号、组串设计，先发给设备厂商确认，拿到书面答复再下单。这步真省不得，装完才发现收不到信号，返工的钱加耽误的发电量，比多等几天答复贵多了。

停机窗口和施工安排

加装要停电施工，电站还在发电，就得提前挑停机窗口。电价高、生产断不得的厂房，施工排到检修期或低负荷时段。组件多的项目别想一口气干完，分区分批更稳当，先改一个区域把流程走顺，剩下的照着来。

成本口径和验收

设备台数按组件块数折算，一拖二两块板一台，再加安装人工和辅材。询价时把含税、含运、质保年限问清，写进报价单。装完别急着付尾款，先现场触发一次关断，拿电压表实测组件侧电压，降到安全范围才算数；再按当地文件核对覆盖范围和监测功能。东莞口径，关断能力要"可视、可监、可管"，光装设备不联网，这条不算达标。

设备从哪选

丰郅的智能安全保护器产品线覆盖不同组件规格，就拿TTQ来说：一拖二，工作电压 70Vdc×2，最大系统电压 1500Vdc，连续电流 20Adc，机身里集成组件级 AFCI 电弧保护和远程监控，NEC 690.12、UL 1741、UL 3741 都对得上。改造前把组件参数表和逆变器型号发过去，让厂商先做匹配评估，评估过了再谈价格、定工期，顺序别反。

常见问题

老电站的逆变器比较老，会不会不兼容？

有这个可能，卡点在通信。快速关断器装在组件侧，逆变器那边主要是 PLC 接收和数据采集要配合上。稳妥的做法还是那句话：把逆变器品牌、型号、组串图纸发给厂商评估，书面结论到手再掏钱，别看型号差不多就下单。

加装会不影响原来的质保？

翻原合同。直流侧加装设备算系统变更，有些 EPC 合同和组件质保对"非原厂改动"设了限制。改造前把原施工合同、质保协议过一遍，改动边界在哪条线上先弄清；施工方资质、设备质保年限，也写进改造合同。

改造必须做到每块组件都装吗？

看适用哪份文件。已发文城市写的是"组件级"，东莞的口径就是每块组件都要纳入关断范围，按全覆盖做。没有强制要求的城市，业主可以按预算自定方案，但有一件事得想清楚：组串级方案关断之后，组件之间照样带电，消防风险没真正消掉，这笔账要算在前头。
