快速关断器不通信怎么排查？PLC信号丢失的常见原因

后台突然报警一块组件的数据不动了。再一看，一整串都灰了。先别喊拆设备维修。快速关断器走的是 PLC 电力线载波，信号借组串的电力线传，这条路上哪一个环节卡住，屏幕上都是同一副面孔：不通信。设备的锅，未必。

先圈出丢数据的范围

全站没数据、一路组串集体离线、单独一台失踪，三种情况走三条路，动手前先分清。

全站没数据，先看逆变器侧。数据采集器在不在线，PLC 收发器装没装、供电正不正常。采集器离线，平台上什么都看不到，跟关断器没关系。

一路组串集体消失，往这条串的链路上找。单个设备离线，才轮到查设备本身。

时间线也是个线索。什么时候开始丢的？刚并网就不通，往装机配置上想；雷雨之后断的，往接头和浪涌上想；换过逆变器或者动过线路之后断的，八成是动的时候碰了哪里。断点跟着最近一次变更有关系，这是排查里最省力的一条路。

PLC信号丢失的常见原因

收发器是头号嫌疑。这东西装在逆变器侧，属于配件，采购的时候最容易漏。装机时没配收发器，或者换了逆变器之后型号对不上协议，关断器信号就悬在半空，平台自然收不到。新项目下单前把收发器写进清单，老项目换逆变器前先问一句兼容性。

链路超距排第二。PLC 单链路最远 1600 米，硬指标。组串拉得远的电站，末端设备处在链路边缘，信号衰减下来，时有时无或者干脆掉线。别自行加长，组网方案让厂商按拓扑设计。

接头问题藏在第三位。MC4 压接不到位、接头氧化进水，电力线载波就靠这根线传信号，接触电阻一大，载波先受损。发电未必看得出影响，通信先断了。组件看着好好的、数据就是不上来，十有八九是这儿。巡检的时候顺手把接头紧一紧，拍张照留档，下次比对有依据。

设备侧最后查。地址没配或者冲突，设备不应答，丰郅 TTQ支持快速地址配置，装机时按流程配一遍。组件电压也得实测，TTQB 的工作电压范围是 70Vdc×2，组件输出撑不住这个窗口，设备自身都难保，通信更谈不上。

排查顺序，从平台往现场走

顺序别反。先平台后现场：云平台和采集器正常，再看收发器；收发器活着，沿组串往远端走，边走边测；最后才是单个设备。上来就爬屋顶拆关断器，十次里九次白爬。

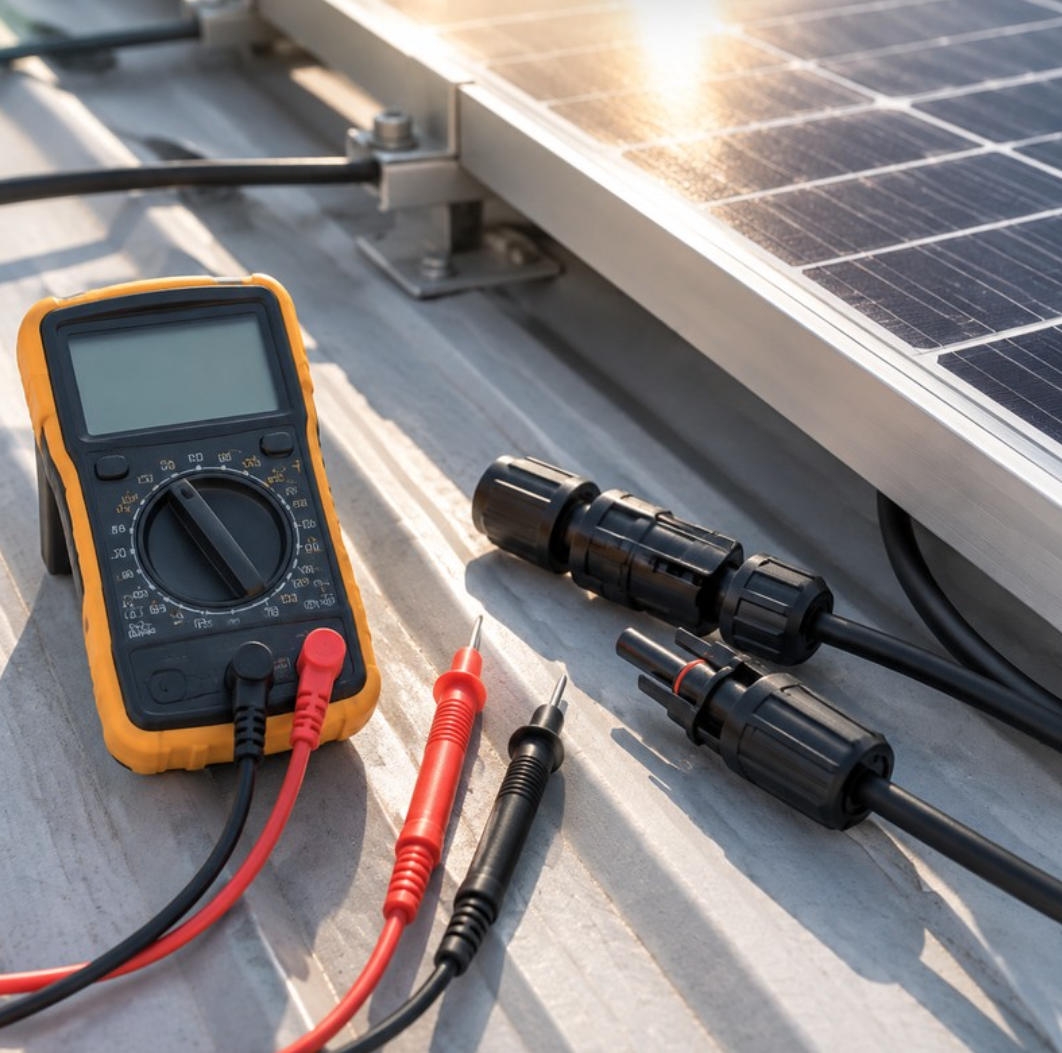

工具带两样就够：万用表，测组件输出电压够不够设备的工作窗口；手册，收发器的状态灯含义、地址配置流程都印在里面，对照着走，别凭记忆操作。

每查一步，等一两分钟，盯一眼数据回没回来，再动下一处。部件连着换是大忌，换来换去，最后连自己都说不清是哪一下治好的。

什么情况找厂商

能试的都试了，还不上线，收手，该找厂商了。要给的东西三样：组串拓扑画一张，逆变器品牌型号写全，离线设备的序列号抄下来。固件升级、硬件判废、组网重新设计，这些活儿别人接不了。也有人想着自己拆开看看，劝一句，拆坏了算谁的？保修起争议，工期白耽误，两头亏。

常见问题

信号时有时无是什么毛病？

大概率在链路边界或者接头上。设备处在 1600 米链路末端，或者哪个接头接触电阻偏大，都表现成断续。把离线时段跟天气、早晚温差放一起看，规律会露出来。

换了逆变器，关断器要重配吗？

收发器大概率要动。原来的收发器跟新逆变器能不能配对、装在哪个位置，先跟设备厂商确认，再谈地址重新配置。跳过这步直接换机，全站离线是常见结局。

组串距离超过1600米怎么办？

别自己想办法拉。单链路 1600 米是标称极限，超了之后信号质量没保证。把电站拓扑交给厂商做组网设计，分区分段怎么落，让人家出方案。
