老旧光伏电站PLC汇流箱监控改造：通信施工与验收

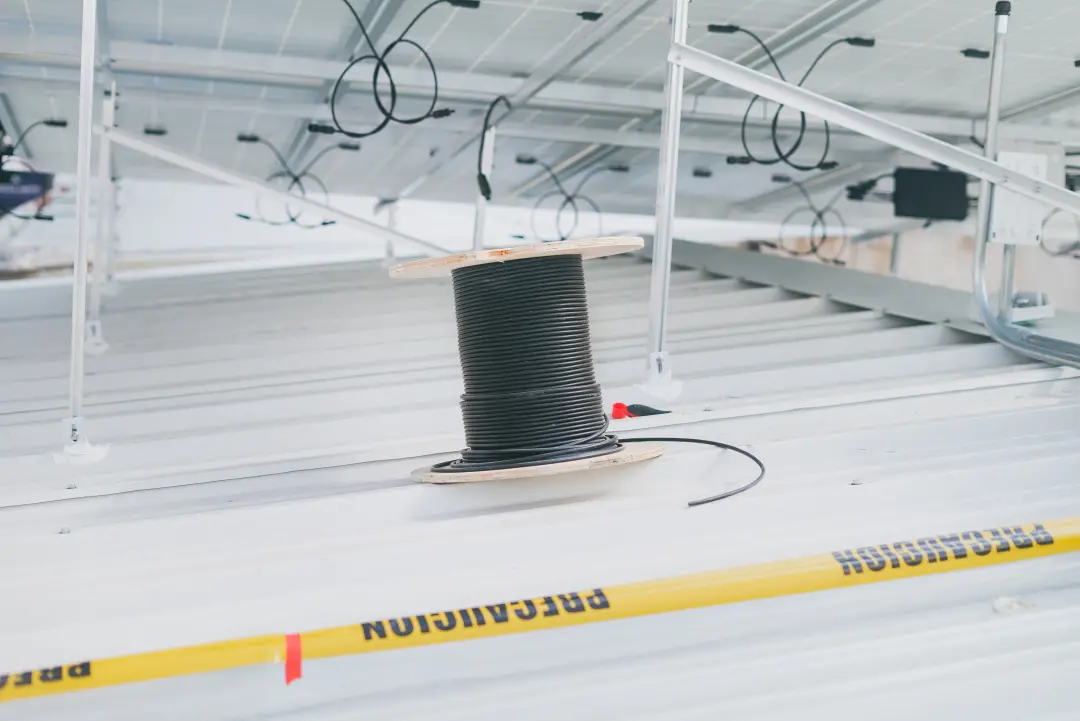

老旧光伏电站在补做数字化监控时，难点往往不在采集设备本身，而在通信线路施工。重新开挖、敷设光纤或通信电缆，不仅增加成本和工期，还可能影响电站正常运行。对于已经具备完整直流电缆回路的项目，可评估利用电力线载波（PLC）传输汇流箱数据，减少新增通信线缆。

老旧电站改造为什么容易卡在通信环节

新建电站通常会同步规划动力与通信线路，老旧项目则可能缺少备用管道，图纸也不完整。二次开挖需要先确认地下电缆位置，并安排停电窗口；偏远站点若依赖无线通信，还要面对信号覆盖、金属箱体屏蔽和现场电磁干扰等问题。因此，改造方案应先核对现有线路、设备接口和运维需求，而不是直接套用新建项目的通信架构。

PLC汇流箱监控方案如何工作

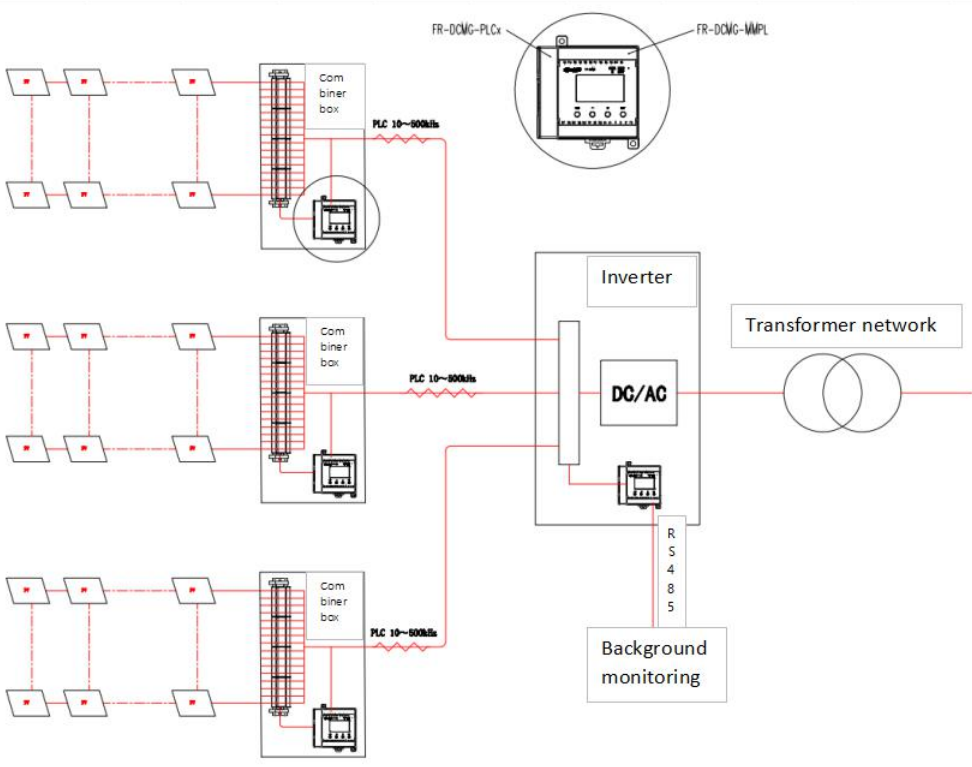

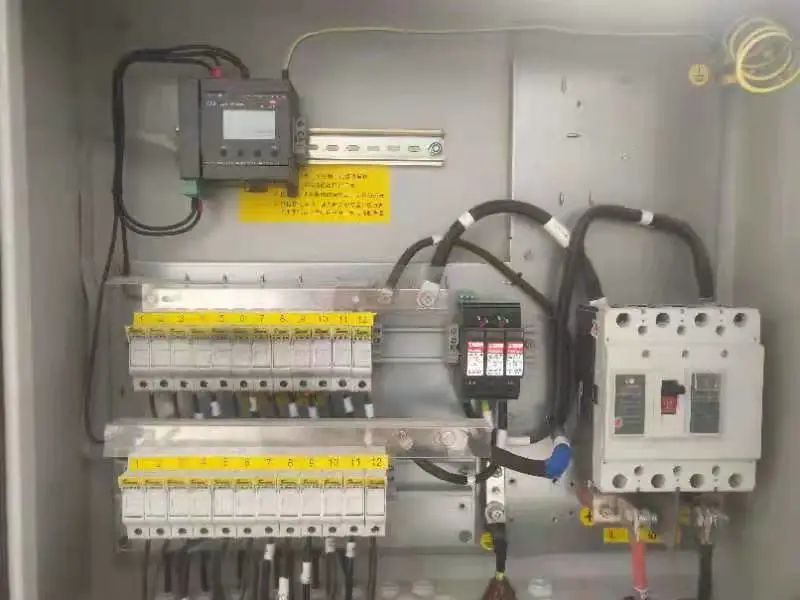

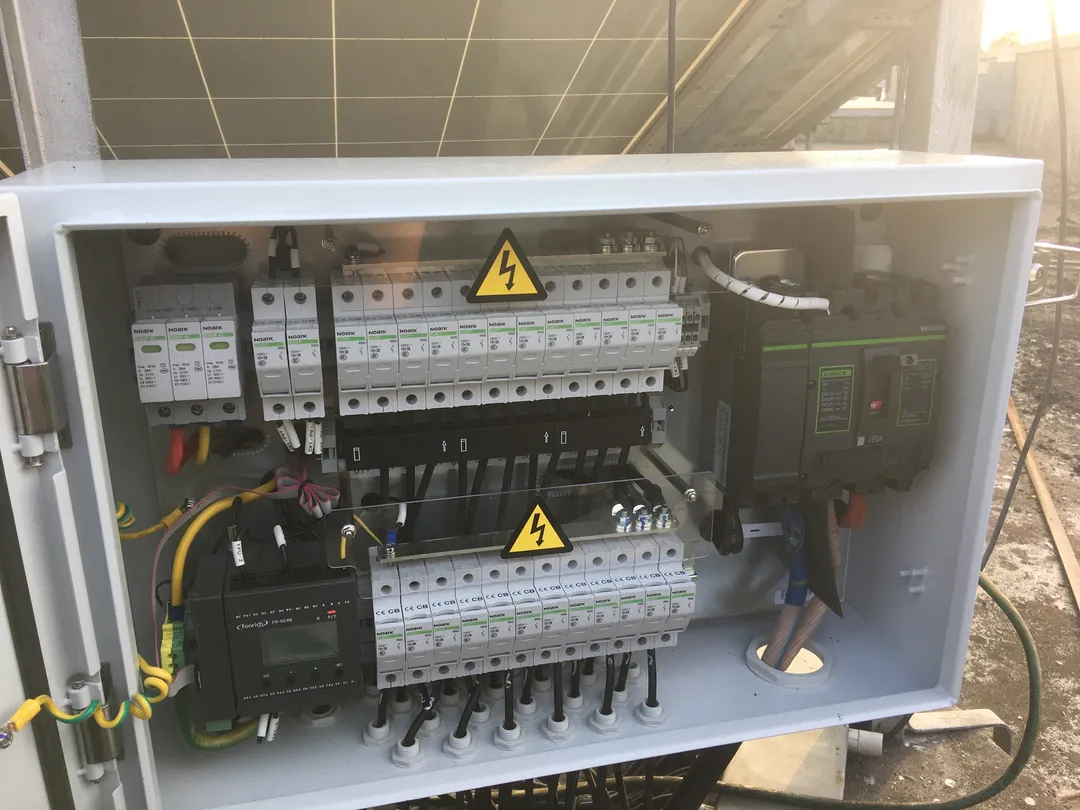

PLC方案利用既有直流电力线传输监测数据。现场采集单元读取组串电流、母线电压、箱内温度、浪涌保护器及断路器状态，再通过载波链路汇聚数据，并以RS485等接口接入上位系统。这样可以降低新敷通信线缆的工作量，但正式实施前仍需测试线路衰减、噪声环境、节点数量和通信稳定性。

需要监测组串运行状态的项目，可进一步查看光伏汇流箱监控系统的采集范围和接口说明；平台侧的数据展示与告警，可结合SafeSolar监控平台统一规划。

改造前应完成哪些现场核查

• 核对汇流箱数量、组串回路、直流电压等级和设备型号；

• 确认采集模块、载波扩展模块与现有主机的接口兼容性；

• 在典型回路进行通信测试，记录距离、误码和掉线情况；

• 明确告警阈值、数据刷新周期及平台接入方式；

• 制定分区施工和回退方案，避免一次性改造影响全站运行。

PLC方案的适用边界

PLC并非所有电站的通用答案。线路拓扑复杂、噪声较强或跨越隔离设备时，载波质量可能受到影响；项目也可能需要混合使用PLC、RS485、光纤或无线通信。合理做法是先做小范围验证，再根据数据决定是否扩展。改造价值应以施工风险、通信稳定性、后期维护和全生命周期成本综合评估。

项目实施与验收

安装完成后，应逐一核对节点在线状态、采集值与现场仪表读数，并模拟温度、断路器或通信异常，验证告警是否准确到达。验收记录应包含设备地址、回路对应关系、通信参数和故障处理方法，便于后续运维人员快速定位问题。
