光伏AFD电弧检测模块选型与逆变器集成要点
AFD模块用于采集并识别光伏直流侧的可疑电弧特征，可集成到逆变器、储能变流器或独立保护设备中。它是检测链路的一部分，不等同于完整的AFCI保护系统。选型需要同时考虑电气参数、采样位置、算法适配、通信接口和保护联动。
先明确AFD模块在系统中的责任
项目应说明模块负责信号采集、特征判断还是同时输出故障状态，并确定后续由哪一设备执行停机或隔离。若责任边界不清，检测到异常后可能只有平台提示，没有明确的保护动作和复位流程。

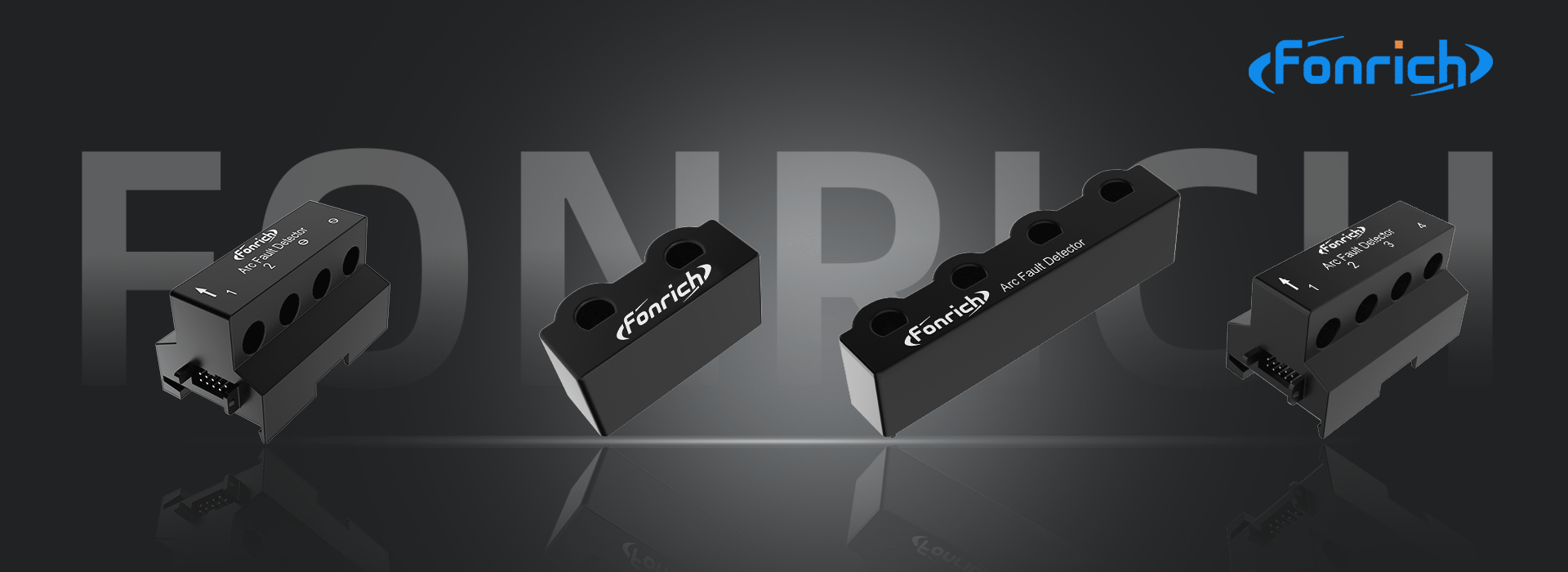

选型需要核对哪些参数
适用的直流电压、电流和回路配置；
采样通道数量、传感器形式及安装方向；
通信接口、供电要求和故障输出方式；
工作温度、安装空间和散热条件；
与目标逆变器或控制器的软硬件兼容性。
具体量程、通道数和接线要求应以对应型号手册为准。可通过光伏AFD电弧检测器页面核对产品范围。
采样位置影响检测效果
模块应按设计安装在能够反映目标回路信号的位置。传感器方向、线缆走向、接地和周边开关器件都可能影响采样。多MPPT或多组串系统还要明确每个通道对应的回路，避免告警无法准确定位。
与逆变器如何集成
硬件完成后，还需定义告警码、通信协议、动作条件、延时、复位和事件记录。逆变器在启停、MPPT调整和功率变化时会产生正常信号变化，调试必须覆盖这些工况。系统不应把一次瞬时异常直接等同于持续电弧。
调试验证不能只做一次触发
确认每个采样通道与实际回路对应；
记录不同功率、启停和开关动作下的基线；
按认可的测试方法验证检测与故障输出；
检查告警、停机、通信和事件记录是否一致；
完成复位测试，并保留参数与版本信息。

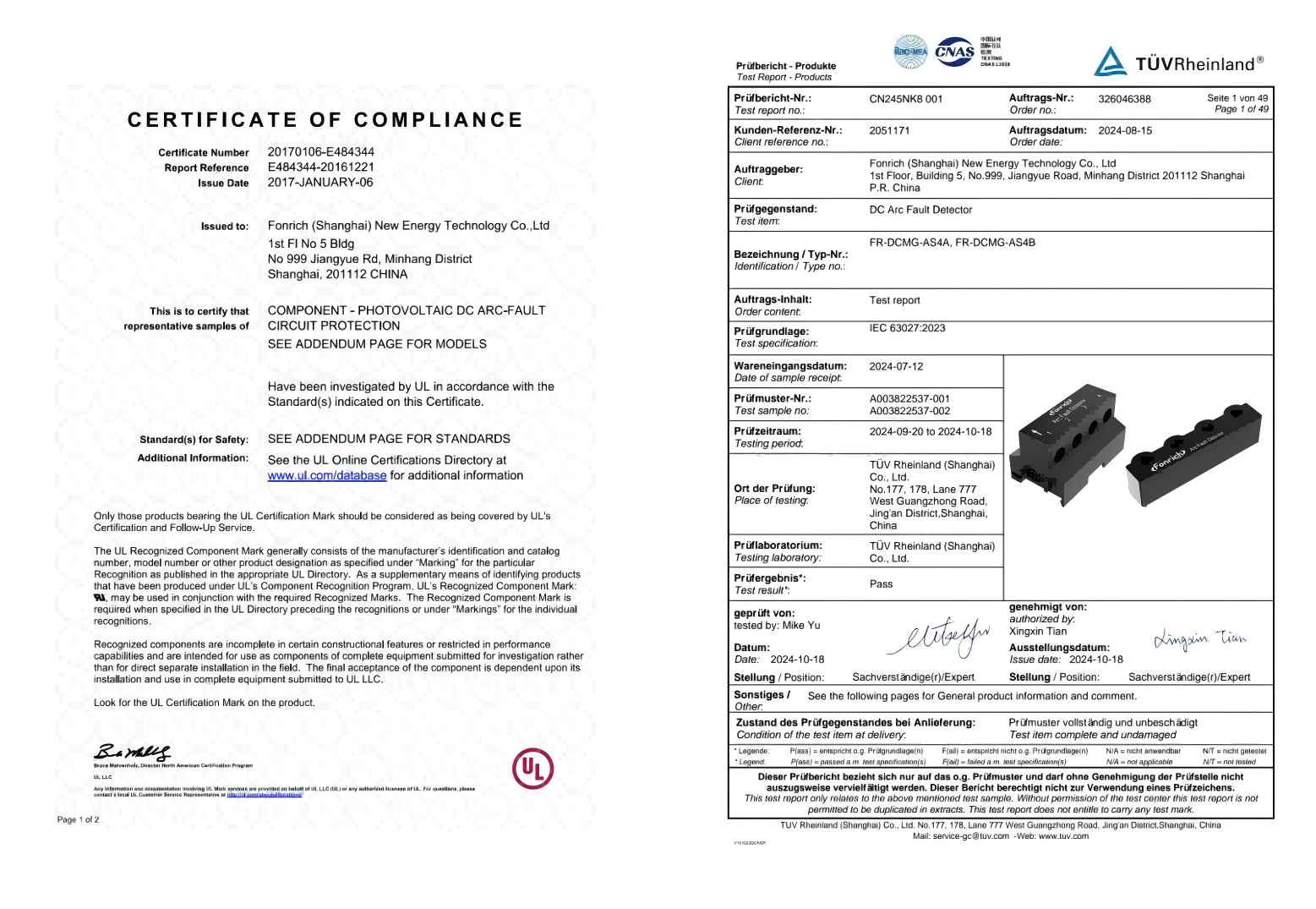

AFD与完整AFCI系统的边界
AFD提供检测能力，完整AFCI还需要判定策略、保护动作、系统协调和相应认证。若项目希望采用独立组串级保护，可对比组串级光伏AFCI的系统组成。
AFD模块能否稳定工作，取决于具体系统的信号环境和集成质量。采购时不仅要比较硬件参数，还应确认算法版本、测试条件、升级方式和故障责任分工。
