光伏电弧防护箱：工商业屋顶组串级AFCI应用
光伏电弧防护箱不是普通住宅配电中的交流AFCI断路器，而是面向光伏直流侧的组串级电弧检测与保护设备。它通常部署在阵列与逆变器之间，用于识别相关回路的异常电弧特征，并按系统设计输出告警或联动保护。
工商业屋顶为什么关注组串级保护
工商业屋顶阵列面积大、连接点多，线缆跨越范围长，维护还可能受到生产区域和屋面通道限制。当电弧告警只能定位到整台逆变器时，现场仍需逐串排查。组串级检测能够缩小故障范围，但是否适合项目，还要结合组串数量、逆变器配置和运维方式评估。

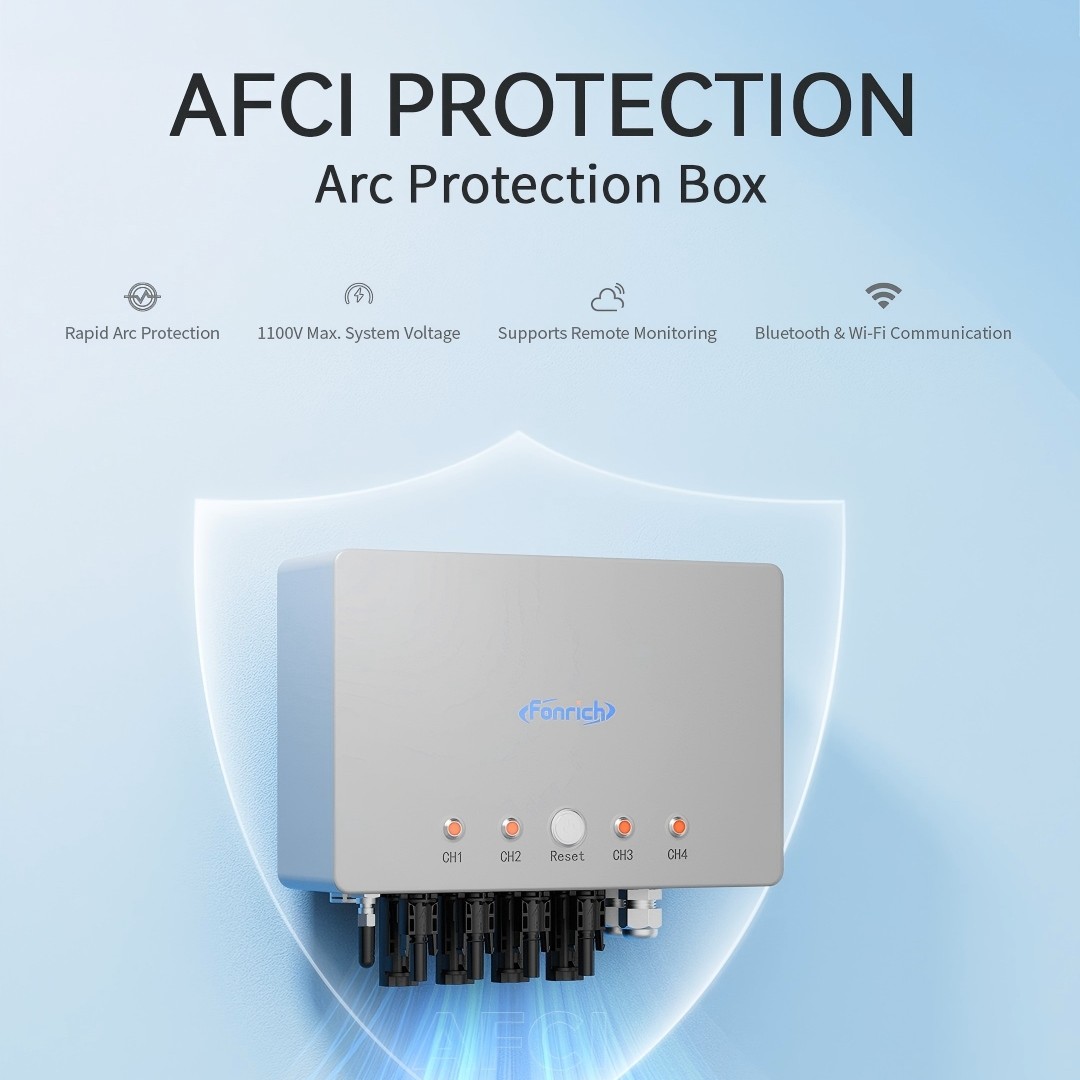

.jpg "AFCI Box (Arc Protection Box)")
电弧防护箱承担哪些功能
设备可对接入回路进行信号采样和电弧特征判断，并将状态上传至监控系统。部分方案还能与开关或关断设备联动。具体检测通道、适用电压电流、通信方式和动作逻辑，应以对应型号手册为准，不能把所有AFCI Box视为相同配置。
产品形态和接口可参考组串级光伏AFCI电弧防护箱。
与逆变器内置AFCI如何比较
| 比较项 | 独立电弧防护箱 | 逆变器内置AFCI |
|---|---|---|
| 部署方式 | 独立安装在直流侧指定位置 | 集成在逆变器内部 |
| 改造适应性 | 可评估用于既有逆变器项目 | 通常随逆变器选型确定 |
| 定位粒度 | 取决于通道与组串接入方式 | 取决于逆变器检测架构 |
| 系统责任 | 需设计联动、通信和保护边界 | 由逆变器系统统一协调 |
两种方式没有绝对优劣。新建项目可在逆变器选型阶段统一考虑；既有项目若缺少相应功能，可评估独立方案，但必须确认电气参数、认证、安装空间和联动逻辑。
选型与安装应核对什么
直流系统电压、电流、组串数量和连接方式；
检测通道、采样位置及故障定位粒度；
与逆变器、开关、关断设备和监控平台的接口；
箱体防护、温升、安装空间和维护通道；
项目所在地的法规、认证和验收要求。
告警后的现场流程
收到告警后先记录设备、通道、时间和运行状态，再按安全规程停机隔离。重点检查连接器、端子、线缆和接线盒，并排除采样接线、通信或开关动作带来的干扰。若项目只需要检测模块集成，可了解光伏电弧检测器AFD与完整AFCI系统的区别。
电弧防护箱能够提高异常发现和定位效率，但不能替代合规施工、定期巡检与现场测试。验收时应覆盖正常启停、典型负载、通信中断和告警联动，形成可追溯记录。
