光伏直流电弧故障怎么排查？AFCI检测的常见误报与处理

逆变器屏幕跳出电弧故障码，运维群里 AFCI 推送跟着就来。这时候不少人顺手按复位，让电站接着发电，直流侧千万别这么干。交流电每秒过一百次零点，电弧过零就被切断；直流回路没零点可过，弧一旦拉起来，靠系统自己的电就能一直烧，接头金属慢慢熔掉，光伏电站的火情不少就是这么起的。报警响的时候，保护设备已经把回路切了，现在要做的是把起弧点找出来，发电的事先放一放。

直流电弧从哪来

排查之前，先把起弧的几个常见来源过一遍，后面的每一步都是照着它们找的：

• 接头接触不良。MC4 压接不到位、没卡紧、插拔太多次，接触电阻都会变大，这种地方先发热，慢慢烧黑，查的时候排在第一位。

• 线缆破皮。绝缘层晒老化了、被老鼠啃了、跟支架蹭来蹭去，露了导体就是隐患。

• 组件本身的毛病。隐裂、内部焊接不良，弧在组件里面烧，外面看不见。

• 端子松了。汇流箱、逆变器端子排上的螺丝，跑几年松掉很常见。

报警后的排查顺序

1. 先把报警信息记下来。故障码、几点报的、报了几次，都留档，一天报三回跟偶尔报一回，查法是两码事。

2. 停电，把直流侧一段一段过一遍。从组件走到逆变器，接头有没有发黑、烧蚀、熔融的疤，线缆有没有破口，连接器里进没进水，重点看这些。烧蚀的地方大多一眼能认出来。

3. 有仪器就用上。红外热像仪把接点扫一遍，接触不良的点温度明显高出一截；疑心线缆破的，补个绝缘电阻测试。

4. 坏的换掉。烧蚀的连接器整只换新，破的线缆重新敷设，换上去的东西规格、额定参数得跟原系统对上。

5. 复位之后盯着看几天。不报了，这事就算完；再报，说明点没找对，回第 2 步接着找。

排查那几天让电站停着，带故障运行，赌不起。

什么情况怀疑是误报

AFCI 认的是电弧特有的频率特征，可有些高频信号跟电弧长得像。碰上下面几种情况，可以先往干扰那边想：

• 报警的时间点跟现场作业对得上，附近正好有电焊机、大功率变频设备在跑；

• 把可疑的干扰源断开，报警就不来了；

• 报了好多次，直流侧翻来覆去查，愣是找不到一点异常。

确认是干扰，移得走的移走；移不走的，照厂商文档调检测灵敏度或者更新设备，参数别上手就乱拧。

有些"误报"，其实是真隐患

还有一类情况得拎出来说。接触不良的接头，真正拉弧之前往往先冒间歇性的微小火花，位置上还发热，AFCI 有可能抓到这种信号。这时候直流侧要是查出一个明显发烫发黑的接头，那报警对的就是它，按故障处理，别当误报放过去。

顺序建议定死：直流侧查得出异常，一律按故障办；翻来覆去实在查不到，再往干扰上想。反着来，真问题就被当干扰放跑了。

减少误报的日常做法

连接器尽量原厂配套，不同牌子的 MC4 混着插，是接触不良的老毛病。雨季前后把直流接头巡一遍，进水氧化多发生在这个时候。每次报警都把时间、现场情况记下来，攒上三条往上，是设备的事还是环境的事，翻翻记录就分出来了。

两类电弧保护设备，按场景选

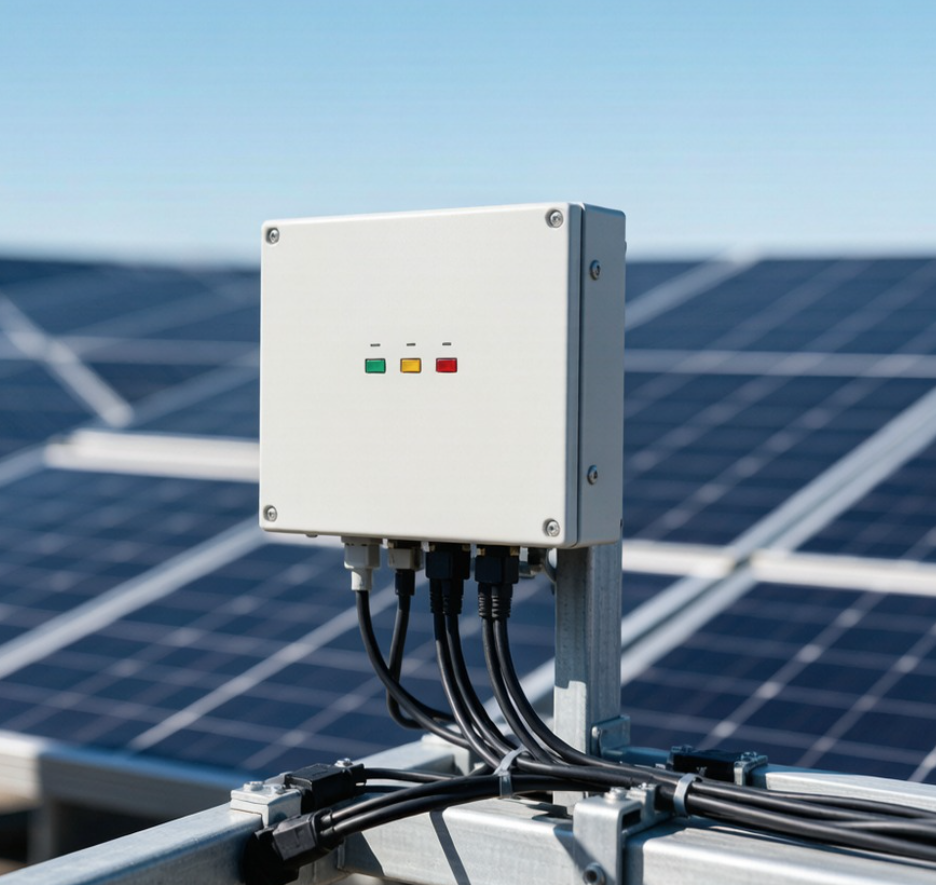

丰郅的组串级电弧保护器（FR-AFCI-KNJC）一串配一台，最大系统电压 1500V，过了 UL 1699B 认证，抓到电弧秒级切断故障组串，大型地面电站做精细化保护多半选它。已经并网的老电站想补电弧保护，看直流电弧防护箱（FR-AFCI-B04A）：一台接 4 路组串、每路单独检测，系统电压最高 1100V，挂墙上就能装好，改造成本和施工量都小得多。

常见问题

逆变器自带 AFCI 功能，还有必要装独立的电弧保护设备吗？

检测位置和覆盖范围不是一回事。逆变器内置的检测一般在设备那一侧，独立的组串级设备把检测点挪到了直流组串上，具体哪一串出问题能直接定位。装不装第二套，看电站规模、直流布线和当地验收要求，不是每个项目都得配齐。

电弧报警后，复位一下继续发电行不行？

别。报警就是系统抓到了电弧特征，先把排查做完，确认起弧点处理了、干扰排除了，再复位。一边复位一边带病发电，直流电弧又不会自己灭，这个险冒不得。

误报多久一次算异常？

没有统一数，看趋势。偶尔一回、复查没毛病，记下来接着观察；频率往上走，或者老在同一个时段冒出来，就得当真了。每次报警的时间、天气、现场在干什么都记上，攒够三条，规律自己就冒出来了。
