屋顶光伏快速关断器多少钱一套？分布式加装成本构成与报价口径

一台组件级快速关断器（RSD）只管一到两块组件。丰郅 TTQ 是一拖二设计，台数用组件块数除以二。同系列里 TTC 是基础版，只做快速关断；TTQ 在此之上加了组件级 AFCI 电弧保护和远程监控。档位不同，单价不同，先定档位再谈价。

设备之外，完整的加装预算还要算四项：安装人工，按块数或工时计；辅材，包括线缆、连接器和导轨附件；监控配件，PLC 收发器、数据采集器、急停控制器，项目规模大了才需要；税费和运费。漏掉任何一项，两家供应商的报价就没法直接比。

影响报价的五个变量

怎么估自己的预算

三个公式按顺序算：

• 设备台数 = 组件块数 ÷ 2（一拖二型号；一拖一型号则块数即台数）

• 系统加装成本 = 设备台数 × 单台报价 + 安装人工 + 辅材 + 监控配件 + 税费运费

• 每瓦增量成本 = 系统加装成本 ÷ 装机容量（瓦）

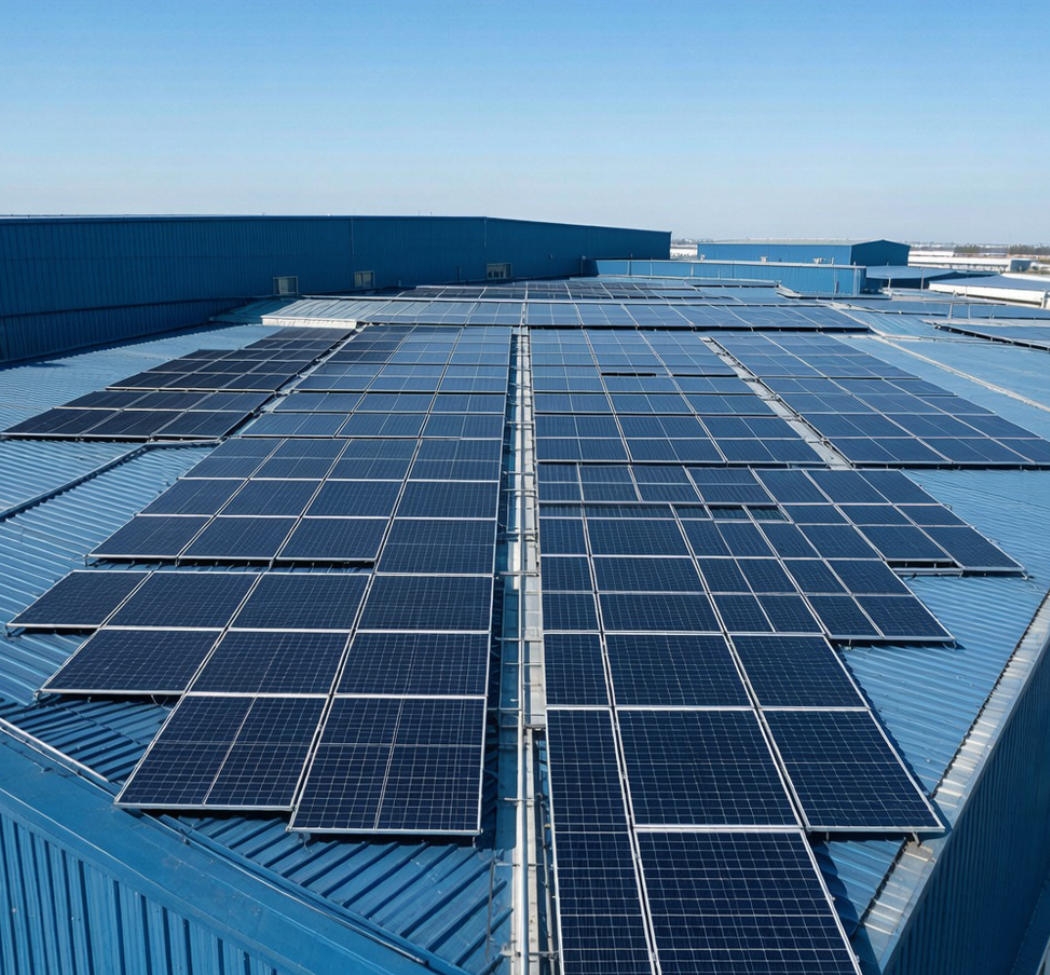

举个假设场景演示口径，数字是演示用，不是真实项目：一座 30 块 550W 组件的厂房屋顶，装机 16.5kW，用一拖二的 TTQ 配 15 台设备。把 15 台的报价、安装人工、辅材和监控配件询齐，加总后除以 16500，得到的每瓦增量成本才是可以横向比较的数字。30 块的屋顶和 300 块的厂房，都用这个口径折算，才能放在一张表里比。

设备单价随型号、数量、渠道变化，具体数字以实际询价为准，重要的是各家报价口径统一。

询价时把这几件事问清楚

1. 报价是否含税、含运费，质保几年。

2. 档位对应关系：纯快速关断还是带 AFCI，电弧保护功能是否单独收费。

3. 标准与当地要求的匹配。参考美国市场的项目看 NEC 690.12 与 UL 1741、UL 3741；国内项目先查当地文件，比如东莞发改委 2022 年印发的《分布式光伏发电项目建设管理办法》已把组件级快速关断写成必备条件，具体见这篇东莞政策解读。

4. 监控方案：云平台接入和采集器是否另算钱。

5. 失效处理：设备坏了是旁路还是停发，更换流程和费用由谁承担。

参考机型与参数核对

丰郅的智能安全保护器 TTQ（FR-PVMS-TTQx 系列）是一拖二设计，支持 2 路光伏通道，工作电压 70Vdc×2，最大系统开路电压 1500Vdc，最大连续电流 20Adc，符合 NEC 2017/2020/2023（690.12）、UL 1741、UL 3741 与 EN IEC 63027 标准，安装在光伏导轨上，PLC 通信单链路最远 1600 米。只需要基础关断功能的，可以看智能安全保护器产品线里的基础版 TTC。

常见问题

为什么有的供应商按"块"报价，有的按"瓦"报？

按块是设备口径，一块组件对应半台一拖二设备；按瓦是把总投入摊到装机容量上。两种口径可以互相换算。拿到报价先确认含不含安装和辅材，再按上面的公式统一折成每瓦增量成本，才能比较。

串级关断便宜不少，能用它替代吗？

看适用要求。组件级关断是 NEC 2017 版之后的基准，串级方案关断后组件之间仍然带电，消防作业有触电风险；国内部分地区文件也明确要求组件级，东莞是例子。没有明确要求的项目，串级方案投入低，但安全边界不同，做决定前先确认项目适用的标准和验收条件。

老电站加装，原来的逆变器要换吗？

一般不用。快速关断器装在组件侧，逆变器侧主要涉及通信接收的配合，不同品牌兼容性有差异。询价时把逆变器品牌、型号和组串设计一起发给厂商确认，比装完再改省事。
