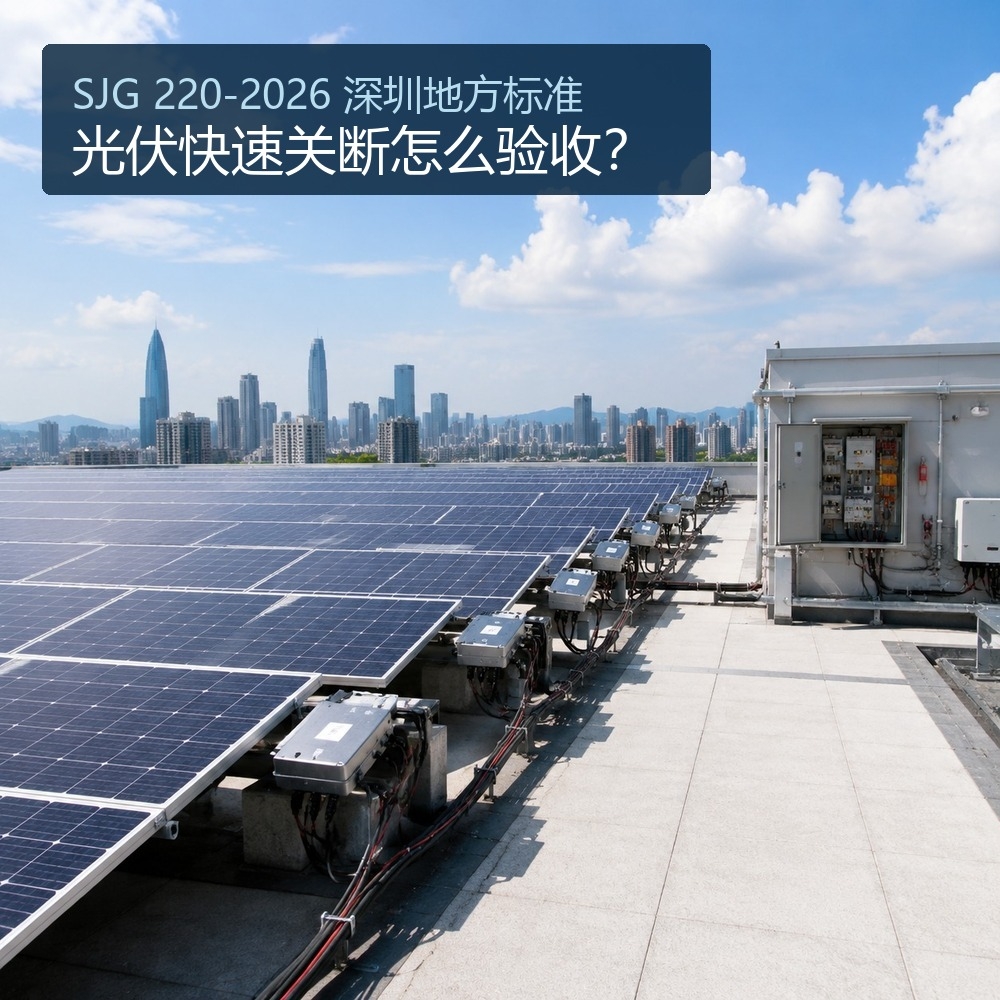

深圳光伏新规 SJG 220-2026 解读：快速关断 30 秒、80V/30V 怎么验收？

一套屋顶光伏，图纸上多画了几个设备，现场却可能多出一连串问题：关断器离组件到底多近才算“靠近”？按下急停后，30 秒内该在哪儿测电压？组件边上和方阵外，为什么不是同一个数？

深圳工程建设地方标准 SJG 220-2026 已于 2026 年 5 月 1 日实施。标准明确，光伏系统需在直流侧靠近组件处设置快速关断装置；关断动作完成时间不应超过 30 秒，光伏方阵 1 米范围内的电压应降至 80V 以下，1 米范围外应降至 30V 以下。

这些不是一句“装了快速关断”就能交代过去的事。对设计、施工和验收来说，真正要闭环的是关断位置、触发链路、测量点和记录。

本文按 SJG 220-2026 的上述条文要点整理。具体项目仍应以标准正式文本、施工图审查意见、消防设计和验收要求为准。

三个数字，先翻成现场能用的话

这里有个容易被忽略的细节：验收测的不是某一个设备铭牌参数，而是关断触发后，整个直流回路在不同位置的实际电压。组件数量、串并联方式、线缆走向、控制器供电方式，都会影响结果。

别等到并网前才临时补设备。通信线没布、关断边界不清、设备离组件太远，这些问题一旦落到屋顶上，返工常常比产品本身更贵。

“装一个开关”不等于通过快速关断验收

很多存量屋顶以前已经有直流隔离开关，甚至逆变器也有停机功能。它们当然有作用，但与组件级快速关断器不是一回事。

隔离开关切断的是某一段回路；逆变器停机后，组件串在日照下仍可能保持直流电压。SJG 220-2026 把关断位置前移到靠近组件的直流侧，关注的正是这种屋顶端仍然带电的风险。

一个可执行的设计清单，至少应把下面几件事写清：

• 谁来触发：急停按钮、消防联动、交流失电，还是监控平台指令？不同触发源的优先级不能含糊。

• 设备怎样失效：控制信号丢失或供电异常时，关断器是进入安全状态，还是保持原状态？这关系到故障工况。

• 电压在哪儿测：方阵边界、1 米内外、汇流点和通往逆变器的线路，要在图纸和调试记录里对应起来。

• 谁留档：动作时间、触发方式、测量仪表、当天辐照条件、测得电压，不必写成一大本报告，但不能只靠口头确认。

屋顶很大时，尤其是厂房分区多、组件阵列分散的项目，先把“一个方阵”怎么划分说清楚，比先选型号更重要。

快速关断、优化器和 AFCI，各自解决哪一段问题？

这三类设备经常一起出现在方案里，可别把功能混在一起。

快速关断的任务是缩小直流带电范围，并在规定时间内把相应测点的电压降下来；光伏优化器主要应对固定遮挡、朝向差异、组件失配等发电问题，部分产品会集成关断能力，但是否满足项目的关断边界和测试要求，仍要按系统方案核实；AFCI 电弧保护关注连接器接触不良、线缆破损等原因引起的直流电弧风险。

因此，SJG 220-2026 对快速关断提出了明确边界，并不等于每个项目都能把“装优化器”或“装 AFCI”简单写成同一条统一要求。不过在人流密集屋顶、既有电站改造、线缆连接点多的场景里，关断、电弧检测和组件级运维常常需要放在一起评估。省掉其中某一层，后面的运维很可能又绕回来。

丰郅新能源的产品，怎么放进合规方案里？

丰郅新能源的产品可按不同问题放进方案比选。先用条文和现场条件划边界，再看产品，顺序别倒过来。

如果项目需要组件侧的关断能力，可把组件级快速关断器/智能安全保护器 TTQ（RSD+AFCI）纳入选型。它把快速关断与 AFCI 放在同一产品路径中，但是否适用于具体屋顶，仍需由设计单位核对组件参数、组串拓扑、触发逻辑和实测电压。

遮挡、朝向或组件失配明显的屋顶，可以进一步评估丰郅光伏功率优化器。不要因为“可能提高发电”就全屋铺开。遮挡到底损失多少，先看阴影时段和组串曲线；没有这两项数据，设备钱花下去也难说值不值。

对于连接器多、线缆老化或需要做组串级改造的场站，FR-AFCI-B04A 直流电弧防护箱可以作为电弧保护方案的一部分。它解决的是组串侧电弧检测与保护，不替代靠近组件处的快速关断要求。两者分开验，责任也更清楚。

新建和改造项目，施工顺序别反了

新建项目反倒更好处理。组件排布、关断器位置、通信线路、急停点位和测量点可以一起进施工图；等设备到货后再把型号和接口复核一遍。这个阶段最怕的是图纸写了“快速关断”，却没有画控制电缆和关断分区。

老旧电站更麻烦一点，但也不是不能做。先查清组件型号、原逆变器、屋顶走线、已经存在的直流隔离设备，以及能否安全上屋面安装。随后做一次关断演练：触发后电压到底在哪一段降不下来？问题可能是线路过长，也可能是控制链路没接通。没有这一步，产品选得再全也只是猜。

项目交付时，建议把以下内容移交给业主：关断分区图、触发说明、调试记录、设备清单和后续巡检要点。消防或运维人员真要到现场，不需要先翻很久的聊天记录。

常见问题

深圳所有光伏项目都必须装组件级快速关断器吗？

SJG 220-2026 对光伏系统在直流侧靠近组件处设置快速关断，以及动作时间和残余电压提出了明确要求。项目的适用范围、具体做法和验收资料仍应由设计单位结合正式标准文本、建筑类型和审图意见确认。

30 秒内电压降到 80V/30V，怎么测才有意义？

先在图纸上明确光伏方阵边界，再标出方阵 1 米内、1 米外及主要电缆路径的测量点。触发关断后记录时间和各测点电压；仪表、辐照条件和触发方式也应写入调试记录，便于复验。

装了带快速关断功能的优化器，还需要 AFCI 吗？

两者不互相替代。快速关断处理的是带电范围和残余电压，AFCI 处理的是电弧故障检测与保护。是否同时配置，要看连接器数量、线缆状态、屋顶用途、消防设计和项目风险评估。
