光伏阵列直流电弧故障排查：快速关断与AFCI的分工
光伏阵列的安全排查应从故障位置、运行状态和保护动作开始。直流电弧可能与连接器、端子、线缆或接线盒有关，快速关断与AFCI分别承担不同职责：前者控制受控导体状态，后者识别可疑电弧特征。
先区分快速关断和AFCI
快速关断用于紧急情况下控制系统电压，AFCI用于检测电弧故障并输出告警或联动保护。两者可以组成一个系统，但不能互相替代。项目需要根据当地法规、设备组合和线路结构确定控制范围。
故障排查从哪里开始
查看告警设备、回路、时间和逆变器运行状态；
核对组件、组串、汇流箱和通道的对应关系；
执行停机、验电和隔离，确认现场人员可以安全接近；
检查连接器、端子、线缆、接线盒和箱内器件；
修复后按规程复测并记录结果。
检测设备能提供什么信息
AFCI或AFD可以帮助缩小故障范围，但告警不等于已经确认某个连接点损坏。启停、开关动作、通信干扰和低辐照工况都可能影响判断。应结合历史记录和现场测试，避免仅凭一次事件更换整段设备。

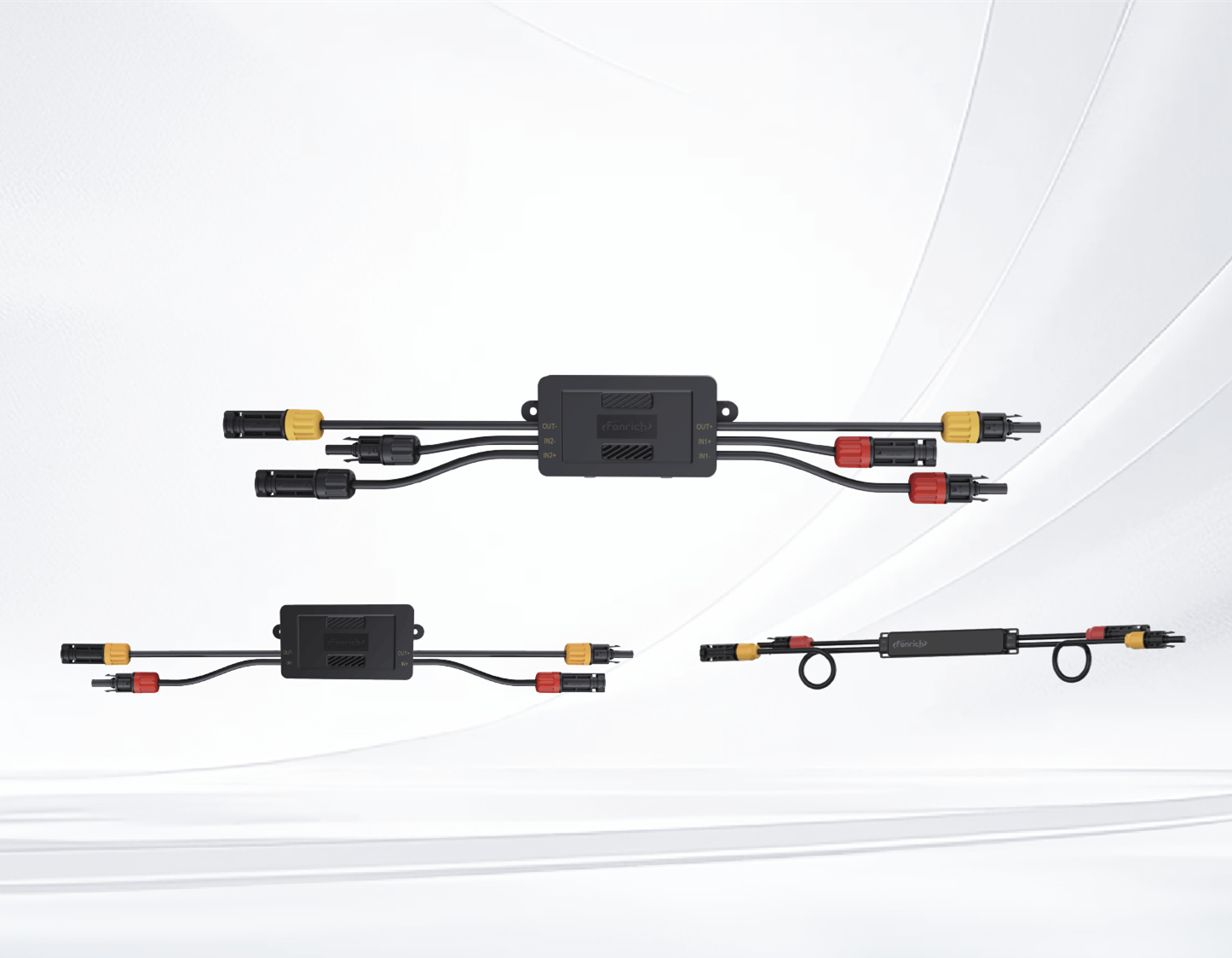

需要了解系统组成时，可查看组件级快速关断设备和组串级光伏AFCI。
把排查结果纳入运维资料
每次故障处理都应更新回路图、设备地址、照片、测试值和更换记录。对于重复出现的告警，应检查同批次连接器、施工工艺和环境条件，而不是只处理单个点位。这样才能逐步改善阈值设置和巡检计划。
