快速关断与优化器同装：PLC组网怎么规划

工商业屋顶上，快速关断与功率优化器常常出现在同一张图纸里：南坡完整无遮挡，北坡被女儿墙、电梯机房、广告牌切出几块阴影区——南坡要的是关断合规与安全边界，北坡要的是抗遮挡的发电止损。两类设备同装，就是让关断设备管安全、优化设备管发电，装进同一套组件级系统。丰郅（Fonrich）的智能安全保护器与智能功率优化器已在国内500+、海外1100+项目上同装运行，这篇把同装前的三条工程红线与PLC组网的规划方法一次讲清。

快速关断与优化：为什么出现在同一个屋顶

一张屋顶，两种诉求

安全诉求与发电诉求很少落在同一块组件上：朝南无遮挡区，组件本来就工作在各自最佳功率点附近，优化器带来的增益有限，这片区的刚需是关断合规与故障定位；阴影区与异形屋面区，组件间失配每天都在吃发电量，光有关断不够，要靠优化器逐块跟踪、把被阴影压住的组件拉回自己的最佳功率点。所以「同装」不是折中方案，而是分区配置——按屋顶条件分派两类设备，各管各的账。

谁管安全，谁管发电

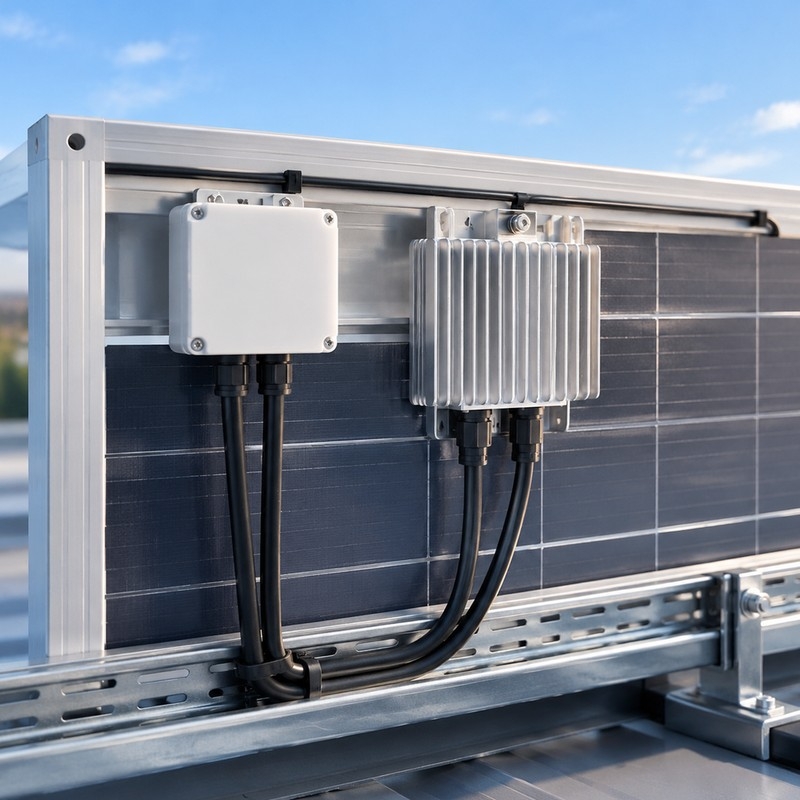

分工要写清楚：智能安全保护器（FR-PVMS系列）的职责是组件级快速关断、监控与故障定位，紧急状态下把每块组件的输出切断到安全电压以内；智能功率优化器（FR-PVMB系列）的职责是功率优化——在阴影与失配工况下逐块跟踪最佳功率点，同时自身具备关断能力。两类设备都通过PLC在原有直流线缆上通讯，共用同一套采集与平台链路——这正是「同装」在工程上成立的基础：物理上分区，链路上一体。

同装之前：三条工程红线

红线一：同一MPPT通道内不混装

最硬的一条：同一个MPPT通道内，关断设备与优化设备不能混。原因在电气拓扑——优化器会主动调整所在组件的电压电流工作点，若同一通道内既有被关断器管理的组件、又有被优化器调压的组件，逆变器的MPPT算法与设备间的协同都会被打破。规划时按MPPT通道划界：这个通道全归关断器，那个通道全归优化器，物理上、电气上都干净。

红线二：通道数必须一致

跨通道同装时，两类设备的通道数配置要一致：2通道的智能安全保护器（一台管两块组件），配一拖二的优化器FR-PVMB-C140J（一台同样管两块组件）；若优化侧选了一拖一的FR-PVMB-C80H，关断侧与优化侧在组件层面的颗粒度就对不齐，台账、运维与备件管理都会跟着乱。通道数一致，等于两类设备的「每台管几块组件」口径一致。

红线三：组网半径看环路长度

PLC通讯跑在原有直流线缆上，不新增通讯布线，但物理上限是最大线缆环路长度1600米。组网规划的第一步是量屋顶：从PLC收发器位置出发，沿直流线缆走线核算最远环路的实际长度——超了就分区，把一个大组网拆成两个小环。1600米的裕量在工商业屋顶上通常绰绰有余，地面电站的长馈线才需要认真核算分区。

PLC组网规划：从组件到平台的三步

第一步：按屋顶分区，再按MPPT划通道

规划顺序是「先分区、再划通道」：屋面条件（遮挡、朝向、结构）决定哪片装优化器、哪片装关断器；MPPT通道边界决定两类设备的电气分界。这一步做完，每台设备的型号、通道数、所属通道号就都定了——组网在图纸上自然成形，剩下的只是把链路设备布置到位。

第二步：链路上的四件设备

从组件到平台的完整链路：组件级设备（PVMS/PVMB）通过PLC在直流线上载波通讯→智能光伏PLC收发器（FR-PVMS-HKB）汇聚信号→智能光伏数据采集器（FR-PVMS-MGES）上送→SafeSolar云平台。触发侧的关键设备是急停控制器（FR-PVMS-ESM带监控/ESR不带），装在值班室、配电间或消防通道入口，一个动作让全阵列组件级输出切断。布置时收发器与采集器尽量靠近配电间，与逆变器、直流柜的动线对齐，施工与运维都顺。

规划核查清单

• 每个MPPT通道内设备类型唯一（关断或优化，不混装）；

• 两类设备通道数一致（2通道关断器配1拖2优化器）；

• 最远环路长度核算结果小于1600米；

• 急停控制器位置满足消防可及性要求；

• 设备台账与SafeSolar平台点位图一一对应。

第三步：联调与数据核验

设备装完，先别急着签字。通讯联调看平台在线率——全部点位入网；数据核验看逐块发电数据回传——优化器所在通道的数据颗粒度到块；指令测试抽一台设备远程下发快速关断指令再复归，确认动作与状态回读都通。联调记录进台账，是验收材料的组成部分。

验收与后期扩展

验收看三个信号

验收日看三个信号：平台在线率（全部点位入网，无失联设备）；触发测试（按下急停，丰郅设备组件级输出在30秒内完成快速关断，平台逐台确认动作范围与台账一致）；发电数据回传（优化器通道的逐块数据可见、关断器通道的运行状态可查）。三个信号齐了，这套「关断+优化」系统才算交付完成。

后期扩展：加行，不是改表

电站后期扩容或局部更换组件时，两条路都走得通：新增区域按同一套分区原则新开通道；既有通道内补装设备，守住「同通道同类型」的原则即可。所有新增点位在SafeSolar平台逐台入网，台账按通道号顺延——组网结构不变，扩展就是加行，不是改表。

快速关断与优化器同装的规划，核心不是设备选型，而是边界划分：屋顶的物理边界决定设备分区，MPPT的电气边界决定混装红线，1600米的环路边界决定组网半径——三条边界画清楚，PLC组网就是水到渠成的收口工序。丰郅（Fonrich）2011年成立，15年组件级安全经验，混装方案在国内500+、海外1100+项目上验证过，兼容各品牌型号的逆变器与组件。需要为屋顶电站规划关断与优化同装方案、或核算PLC组网可行性的EPC与业主，联系丰郅，或发邮件至 marketing@fonrich.com——我们可按屋顶图纸出具设备分区与组网点位清单。
