工商业屋顶光伏电弧防护箱：与逆变器内置 AFCI 的区别
工商业屋顶光伏通常组串数量多、线缆路径长，原有逆变器和汇流箱的型号也不完全相同。独立电弧防护箱与逆变器内置 AFCI 都可以纳入方案比较，但应从覆盖范围、分断位置、改造难度和运维方式判断，而不是简单比较谁更先进。
.jpg)
两种方案的设备位置不同

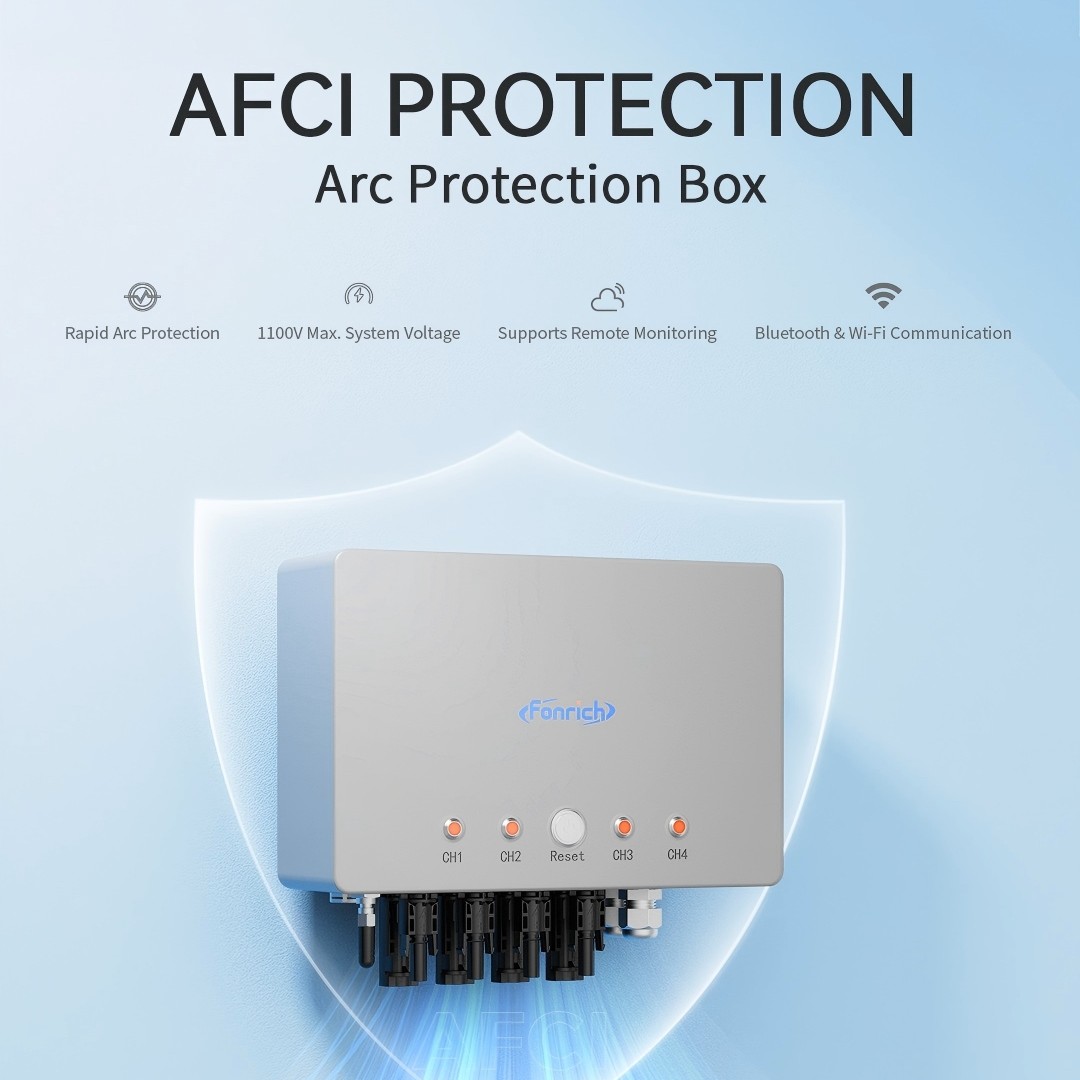

逆变器内置 AFCI 由逆变器承担检测或联动功能，设备集中在逆变器侧；独立电弧防护箱则布置在直流侧指定位置，可以在不更换整台逆变器的前提下评估存量改造。
设备位置不同，会影响检测范围、分断拓扑、通信链路和故障定位方式。设计时应在单线图中标出。
存量工商业电站如何判断独立方案
若原有逆变器未配置相关功能，且整体更换成本或停机影响较大，可以评估独立电弧防护箱。但需要先确认直流电压、电流、组串数量、箱体空间和通信接口。
改造不应破坏原有熔断器、断路器、接地和逆变器保护配合。施工前还要确认停机窗口和验收资料。
核对系统最大电压、工作电流和短路电流。
确认每个防护箱覆盖哪些组串。
检查安装、散热、防水和检修空间。
新建项目如何做方案比较
新建项目可以从设计阶段比较逆变器内置功能与独立设备方案，把告警、分断、通信、平台记录和维护流程一起纳入。
如果未来需要扩容或接入储能，也应预留设备空间和通信接口，避免设备安装后再重新布线。
验收和运维要关注故障闭环
防护设备上线后，应验证告警是否上传、分断是否动作、逆变器是否联动、复位是否受控，以及运维人员能否根据组串编号定位现场。
发生告警时，平台记录只能缩小范围，不能取代连接器、线缆、组件和箱体的现场检查。可进一步参考电弧检测实施指南。
常见问题
逆变器内置 AFCI 是否一定优于独立防护箱？
没有统一答案。应根据新建或改造条件、覆盖范围、设备兼容性和运维方式比较。
独立电弧防护箱可以随意安装在任意汇流箱旁吗？
不可以。应按电气参数、安装手册、散热和检修要求确定位置。
