光伏直流电弧故障：风险来源、检测方法与边界

光伏直流系统具有持续带电、线路长、连接点多的特点。插接件压接不良、端子松动、线缆绝缘破损或器件老化，都可能产生电弧风险。电弧并不总能通过常规过流保护及时识别，因此需要把规范施工、定期巡检和专用检测结合起来。

直流电弧故障从哪里产生

串联电弧常与回路中的接触不良有关，例如连接器未完全插合、不同规格连接器混用、端子压接不合格或导体断股。并联电弧则可能与绝缘损伤、线缆磨损和异物侵入有关。屋顶高温、紫外线、潮气及长期热胀冷缩，会进一步放大薄弱点。

为什么常规监控不一定能发现

部分串联电弧发生时，回路电流可能没有明显超过保护器件的动作阈值。仅观察发电量或逆变器总电流，可能难以及时锁定具体连接点。电弧检测通常需要分析电流中的频域或时域特征，再结合运行状态判断异常是否持续。

AFD与AFCI分别承担什么任务

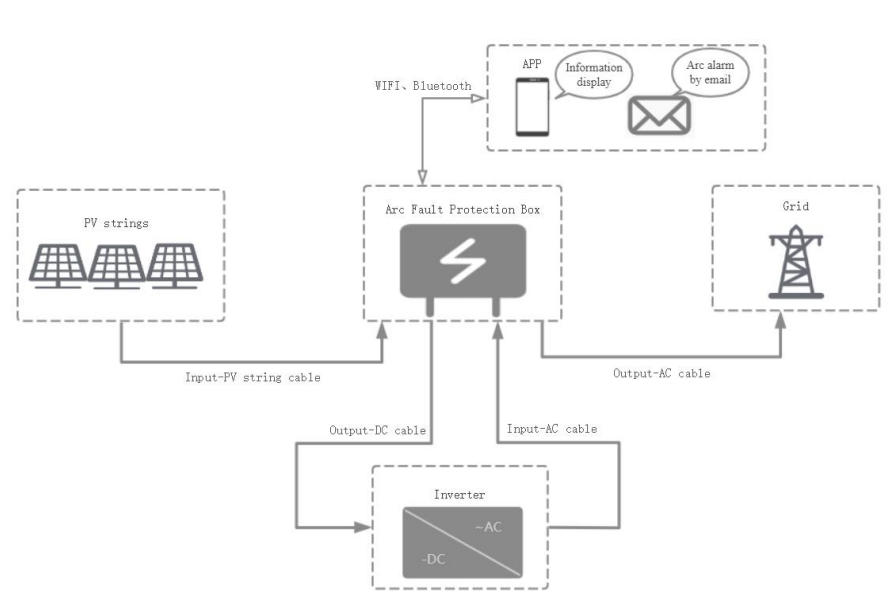

光伏电弧检测器AFD侧重采样、识别并输出告警信号，可集成在逆变器、储能设备或保护装置中。光伏AFCI通常还会把检测结果与保护动作关联。实际责任边界应按产品说明、系统架构和项目设计确定。

检测系统也有边界

逆变器启停、开关动作和现场干扰可能形成与电弧相似的信号；不同线路长度、功率水平和设备拓扑也会影响判定。检测灵敏度过低可能漏报，设置过于激进又会增加误报警。项目调试应覆盖典型工况，并保留基线数据。

发生告警后的处置顺序

1. 记录告警设备、回路、时间和运行功率；

2. 按安全规程停机隔离，不带载插拔直流连接器；

3. 检查连接器、端子、接线盒和线缆外观，必要时进行绝缘与接触质量检测；

4. 确认采样、接线和通信没有异常；

5. 修复后复测，并观察相同工况下是否再次告警。

降低电弧风险的基础仍是设计、器件匹配、施工质量和维护记录。检测设备能够缩短发现与定位时间，但不能弥补不合规的连接和缺失的现场检查。
