光伏直流电弧监测：汇流箱告警、定位与处置边界

光伏直流回路中的连接器松动、线缆损伤和端子接触不良，可能形成持续电弧。汇流箱监控可以提供电流、电压、温度或绝缘等运行信息，帮助发现异常，但“监测到异常”和“完成保护动作”是两个环节，必须按系统配置分别确认。

了解直流电弧的风险来源

直流电弧可能出现在组件接线盒、连接器、组串线缆和汇流箱端子。它的电流不一定超过熔断器或断路器动作值，因此传统过流保护未必能够及时识别。现场巡检仍应检查压接、扭矩、绝缘和进水情况。

汇流箱监测能做什么，不能做什么

丰郅汇流箱监控系统可用于采集直流侧运行数据，并把通道异常上传到监控平台。是否具备电弧识别、跳闸输出或自动隔离能力，应核对具体型号、传感器和执行回路，不能由“直流监控”名称直接推断。

告警后还需要检查对应组串的连接器、端子、绝缘和温升。若项目需要专用电弧检测，可结合光伏电弧检测器应用与误报警边界进一步核对方案。

直流监测应关注的数据与告警

• 组串电流：比较同一阵列相近条件下的通道差异，识别持续偏低或断路。

• 直流电压：结合组串设计和逆变器状态判断开路、接线或测量异常。

• 温度与绝缘：用于发现箱内过热、受潮或绝缘水平变化。

• 事件时间：把告警与并网切换、天气和运维操作进行对照。

• 通道映射：确保平台编号、汇流箱端口和现场组串一一对应。

选择监测方案时要核对的项目

项目应确认采样范围、精度、通信协议、辅助电源、输入输出接口、环境等级和平台接入方式。旧电站改造还要考虑停机窗口、传感器安装和原有通信链路。相关改造思路可参考老旧光伏电站汇流箱监控改造。

产品信息核查

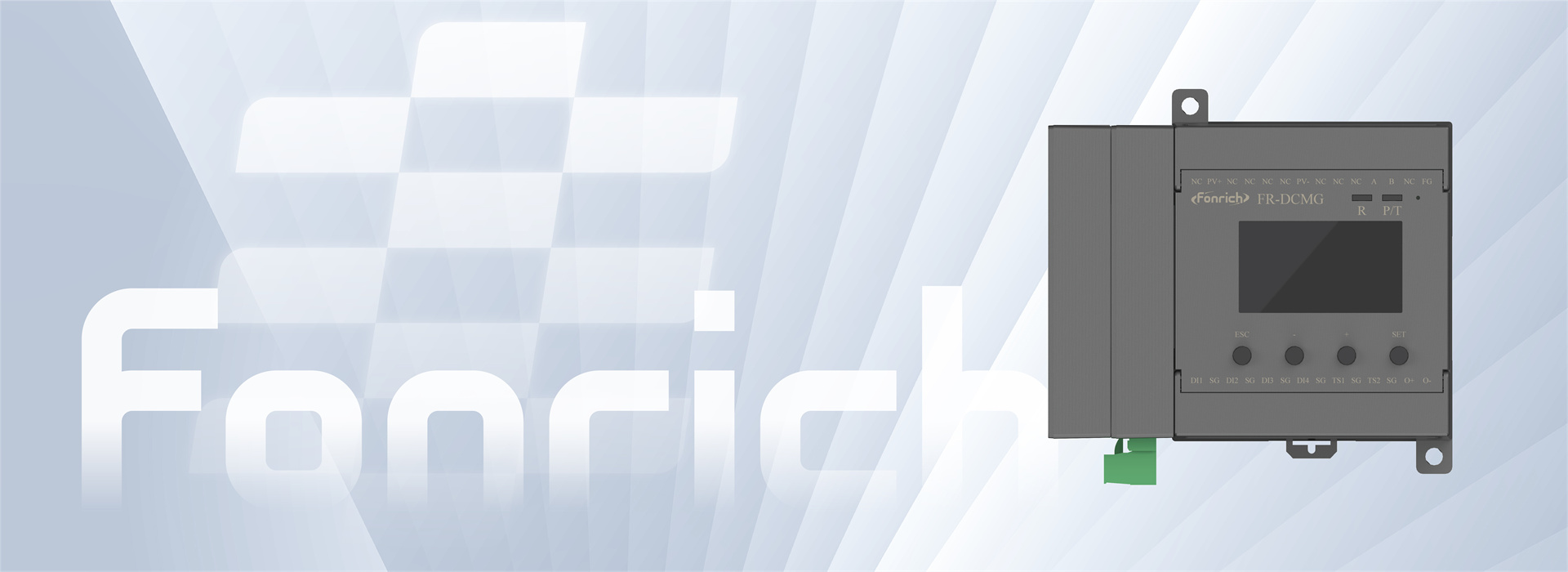

丰郅汇流箱监控与直流电弧检测方案

参考型号：FR-DCMG

核查说明：
型号名称、监测通道、传感器配置、告警方式和联动能力应以当前数据表及项目技术文件为准。

选型时建议确认：

• 支持的直流电压、电流和通道数量

• 采集电流、温度、绝缘等参数的具体配置

• RS485或其他通信接口及协议

• 告警输出与外部保护装置的联动方式

• 新建和改造项目的安装条件

应用：
适用于需要组串级数据采集、异常告警和集中运维的光伏直流汇流场景。

结论

直流监测的价值在于尽早暴露异常并缩小排查范围。项目还需要明确告警后由谁检查、是否联动停机以及怎样复位，才能把数据转化为可执行的运维流程。
