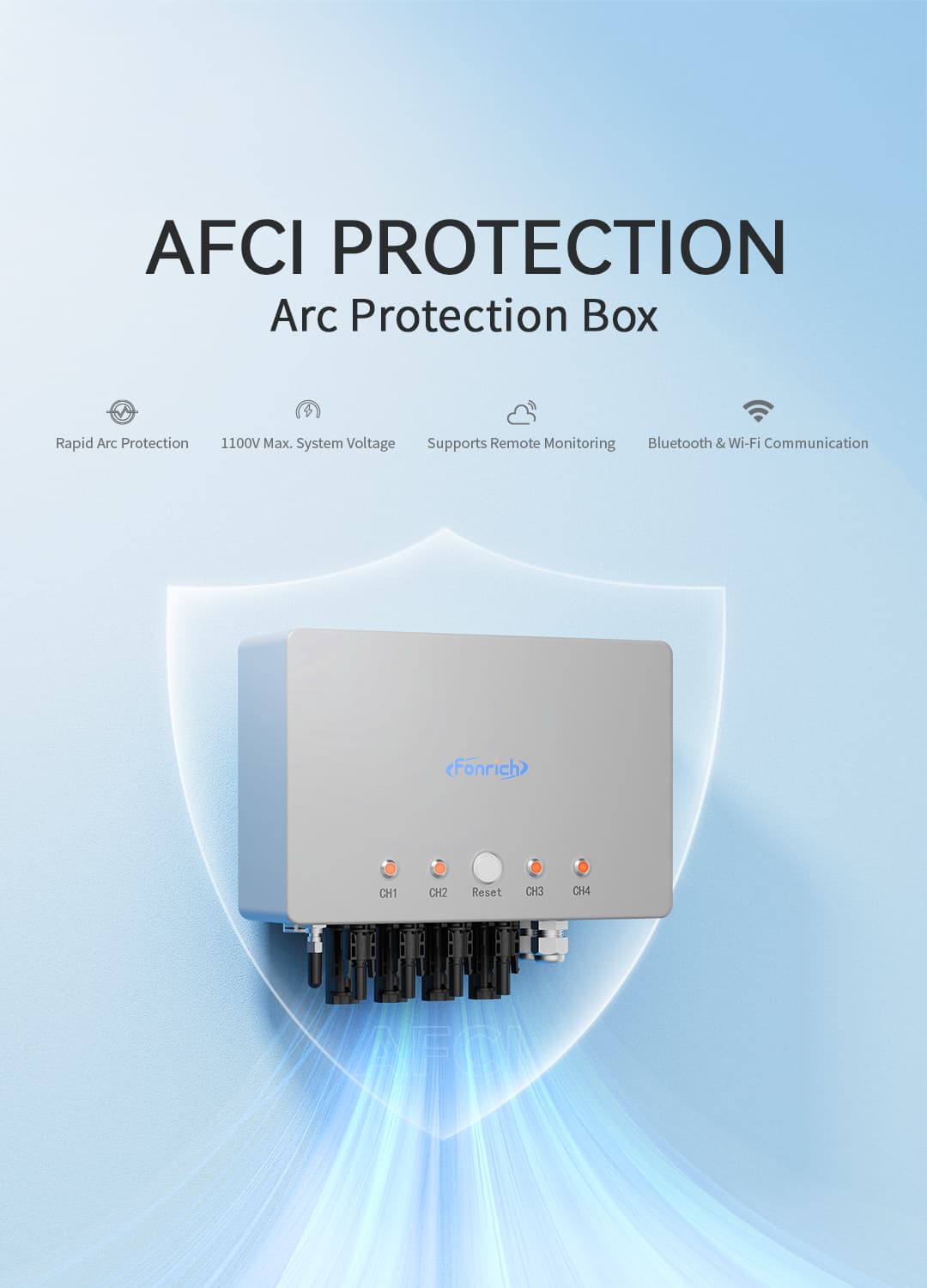

丰郅 FR-AFCI-B04A 电弧防护箱：功能、配置与应用

工商业屋顶光伏的直流回路较长，组件、连接器和线缆数量多，电弧故障排查难度也随之增加。丰郅 FR-AFCI-B04A 电弧防护箱用于在指定直流回路中提供电弧故障检测或联动保护，具体通道数量、输入范围和动作方式应以该型号当前数据表为准。

先确认防护箱承担什么功能

电弧防护箱可能集成检测、告警、切断或与其他设备联动的功能，不能只根据产品名称判断。项目文件要写清覆盖的组串、检测对象、动作输出和复位方式。若系统另有组件级快速关断，二者的职责也要分别标注。

应用场景取决于直流拓扑

高压组串、汇流箱集中布置或改造项目，可能需要在直流侧增加电弧检测与保护设备。设计前应确认组串数量、最大工作电压、电流、汇流方式和逆变器输入。不同拓扑不能直接套用同一接线图。

检测和切断要形成联动链路

发现疑似电弧后，防护箱如何动作，取决于内部控制、外部信号和后级设备。图纸应标明检测输入、保护器件、控制线、通信接口及失电状态。只接入功率回路而没有完成触发链路，不能视为系统已具备完整保护。

安装质量影响检测稳定性

直流连接器混用、端子压接不足、线缆受拉或箱体凝露，都可能造成发热和异常信号。安装时要按说明书核对极性、线径、接线端子及防护等级，箱体位置应便于散热、检修和故障隔离。

监控数据用于定位线索

若该方案接入监控平台，应确认能读取哪些通道、告警和运行状态。数据需要与汇流箱、组串和屋顶位置建立映射，才能帮助运维人员缩小范围。平台告警仍需结合现场测量，不能单凭软件提示判断故障已定位。

验收要记录动作前后状态

验收资料应包含完整型号、序列号、接线图、固件或参数记录，以及触发前后的电压、告警和恢复状态。需要验证检测能力时，应由具备条件的人员使用受控测试方案，不要在普通屋顶环境中人为制造电弧。可参考光伏电弧故障测试方法。

FR-AFCI-B04A 是否适合某个工商业项目，取决于直流参数、拓扑、兼容性和现场运维能力。把检测范围、动作逻辑与验收记录写进工程文件，才能避免把产品名称误当成完整安全结论。
