光伏汇流箱监控系统：改造要点与运维价值
光伏汇流箱监控的核心不是多显示几组数据，而是把组串电流、母线电压、箱内温度和开关状态转化为可追踪的运维信息。对于设备型号复杂、通信不统一的老旧电站，改造前的接口核对往往比安装本身更重要。
汇流箱监控通常采集哪些数据

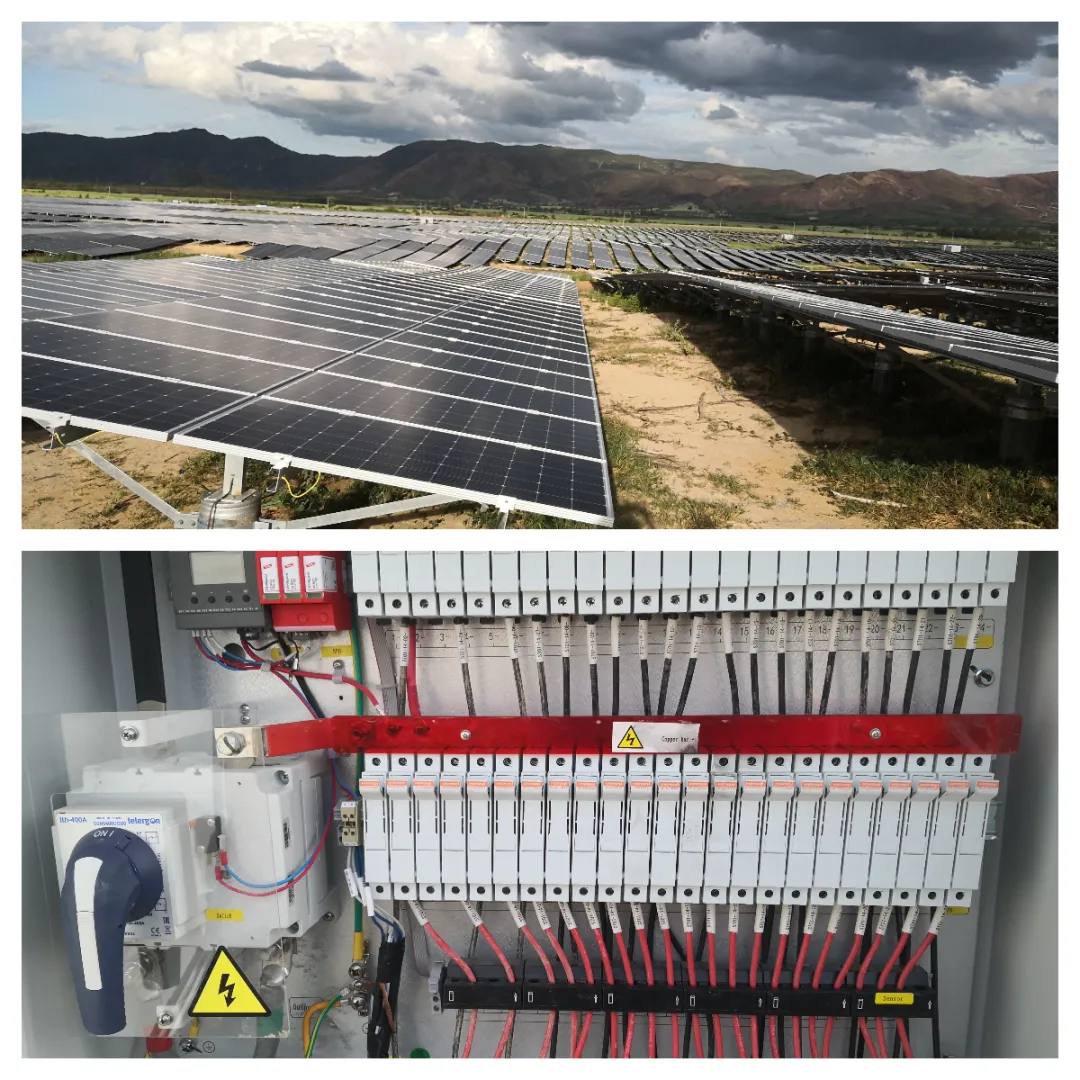

常见监测项包括各组串电流、汇流母线电压、箱内温度、断路器或熔断器状态，以及浪涌保护器的辅助触点信息。数据可以帮助运维人员发现组串偏差、持续零电流、温升异常和通信中断，但异常原因仍需结合现场测量确认。
老旧电站改造先做兼容性清单
统计汇流箱型号、组串路数、传感器量程和供电条件；
确认RS485接线、地址规划、波特率和Modbus寄存器映射；
检查箱内安装空间、绝缘距离、散热和防护条件；
确认现有SCADA或监控平台能否接收新增数据点。
选型时可参考光伏汇流箱监控产品的接口与采集范围，再按现场箱体逐一核对。
告警阈值不能照搬统一数值
同一电站内，不同朝向、遮挡和组件衰减都会造成组串电流差异。阈值应结合天气、组串配置和历史基线设置，并保留持续时间条件，避免短时云影触发大量误报。对于温度告警，还要区分环境温升与局部接点发热。
监控系统如何支持运维定位
有效的告警应能够关联汇流箱、组串和发生时间，并提供前后趋势。运维人员可先在平台筛选持续异常，再安排绝缘、电流和接点温度检查，减少无目标巡检。数据接入SafeSolar监控平台时，还应统一设备命名和资产编码。
汇流箱监控与AFCI的边界
电流偏差和温度变化可以提示风险，但普通汇流箱监控并不等同于电弧故障检测。项目需要识别并处置直流电弧时，应另行评估AFCI或电弧检测方案，并明确检测范围、动作对象和复位流程。把两类功能分开定义，才能避免验收时出现能力描述与实际配置不一致。
改造后的验收重点
验收应覆盖通道对应关系、量程精度、通信稳定性、断线告警、状态量变化和平台展示。随机抽取组串进行钳表对比，并模拟通信中断或状态变化。完成点表、地址表和箱体编号记录后，后续更换设备才不会破坏原有数据映射。
