组件级关断和组串级关断有什么区别？光伏项目怎么选

两份报价单摆在一起看，设备清单差出一大截：一份在每块组件背板后面都挂了台关断器，另一份只在每组串出口装一台。价差摆在那里，业主先问的往往是，多花的这笔钱到底买了什么。答案藏在 NEC 690.12 的条款里：快速关断（Rapid Shutdown）要求关断动作后 30 秒内，阵列边界内的导线电压降到 80V 以下，边界外降到 30V 以下。两种架构都能兑现“快速关断”四个字，可电压降到哪一级，走的是两条完全不同的路。

两种关断，差在哪一级？

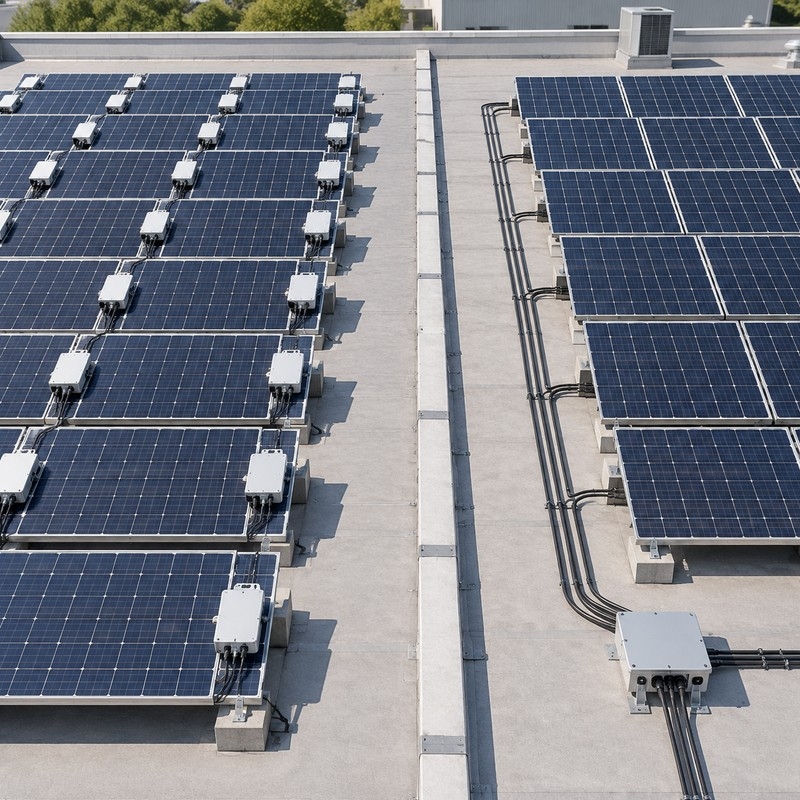

组件级关断，英文叫 Module-Level Rapid Shutdown，属于 MLPE（组件级电力电子）路线。每块组件配一台关断器，接收端装在背板或接线盒附近，发射端放在逆变器或安全保护器那一侧。急停按下或者交流侧断电，每块组件的输出在几秒内各自降到安全电压以下。这时候有人站在屋顶组件旁边，接触到的只是单块板的低压。

组串级关断是在组串出口或汇流环节一次性切断整串。动作本身很快，切断点靠逆变器那一侧的线路不再带电。但切断点到组件之间的那段导线，关断后仍维持组串电压，1500V 系统里这个数字能到几百伏甚至上千伏。也就是说，关断动作完成了，屋顶上还有一段高压线缆躺在组件底下。

电压降不到组件级，验收和运维各多出什么麻烦？

先说验收。北美市场从 NEC 2017 版起把边界电压写成了硬指标，美国项目基本绕不开。组串级方案能不能过，取决于关断点装在哪、阵列边界怎么划：关断点在边界外的话，边界内那段导线的电压降不下来，多数屋顶项目按 2017 版及以后去套就过不了，最终还得跟当地 AHJ（验收机构）逐项确认。没有强制要求的市场不存在这道门槛，两种架构都能备案。

再说运维。组件级方案在后台能逐块读状态，哪块板子异常直接点名。组串级只能先定位到串，串里哪一块出了问题，还得再爬一次屋顶逐块排除。工商业屋顶面积大、板子多，一次登顶排查的人工钱，几年攒下来未必比硬件差价少。

一张表看清楚差别

表里最值钱的一行是残余电压。火灾或触电现场，救援和消防关心的是屋顶上还有没有电，这一项直接决定答案。

光伏项目怎么选？分三种情况

北美或者参考 NEC 体系的市场，组件级为主，这条没什么可犹豫的，规范摆在那里。

没有强制要求的市场，看屋顶有没有人经常上去。户用和工商业厂房屋顶，检修、清洗、加装设备的频率都不低，组件级的安全余量值得花。地面电站有围栏、有运维规程，人员接触高压的几率小，组串级加汇流端控制是常见的做法。

业主、保险方或者 EPC 合同另有约定的，按合同办。这里有条实操建议：报价单里把关断架构单独列一行，写清楚是组件级还是组串级，别让它埋在“直流侧安全设备”这种笼统名目底下，后期扯皮多半就出在含糊的清单上。

补一句组件级的实现形态：可以是专用关断器，也可以是带关断功能的智能功率优化器，两者的关断逻辑一致，差别在优化器顺带做了功率调节。优化器本身怎么选是另一个话题，这里不展开。

常见问题

组串级关断是不是要被淘汰了？

谈不上。淘汰的说法只在 NEC 强制的语境下成立。全球多数市场没有这道硬门槛，组串级凭借成本低、结构简单的优势，在地面电站和无强制要求的市场里仍是主流选项之一。

组件级关断器坏了会影响整串发电吗？

看产品的失效模式。有的设计是旁路，单台失效后电流绕过去，整串照常工作；有的设计是断开，单台失效会拖停整串。选型的时候把这一条问清楚，比看宣传页上的参数更要紧。

两种架构能在同一个项目里混用吗？

不建议。触发链路、验收口径、后台排查逻辑都是按架构走的，混装之后每一条都对不上。一个项目统一选一种，省的麻烦不止一点点。

一页话总结：两种架构的差别，本质是电压降到哪一级的差别。规范强制的市场没得选，其余项目拿屋顶人员接触频率和运维粒度去衡量，再把关断架构在报价单上写明白。选设备的时候，可以从智能安全保护器这类组件级方案入手对比，也可以先看看快速关断产品线的全貌再定。
