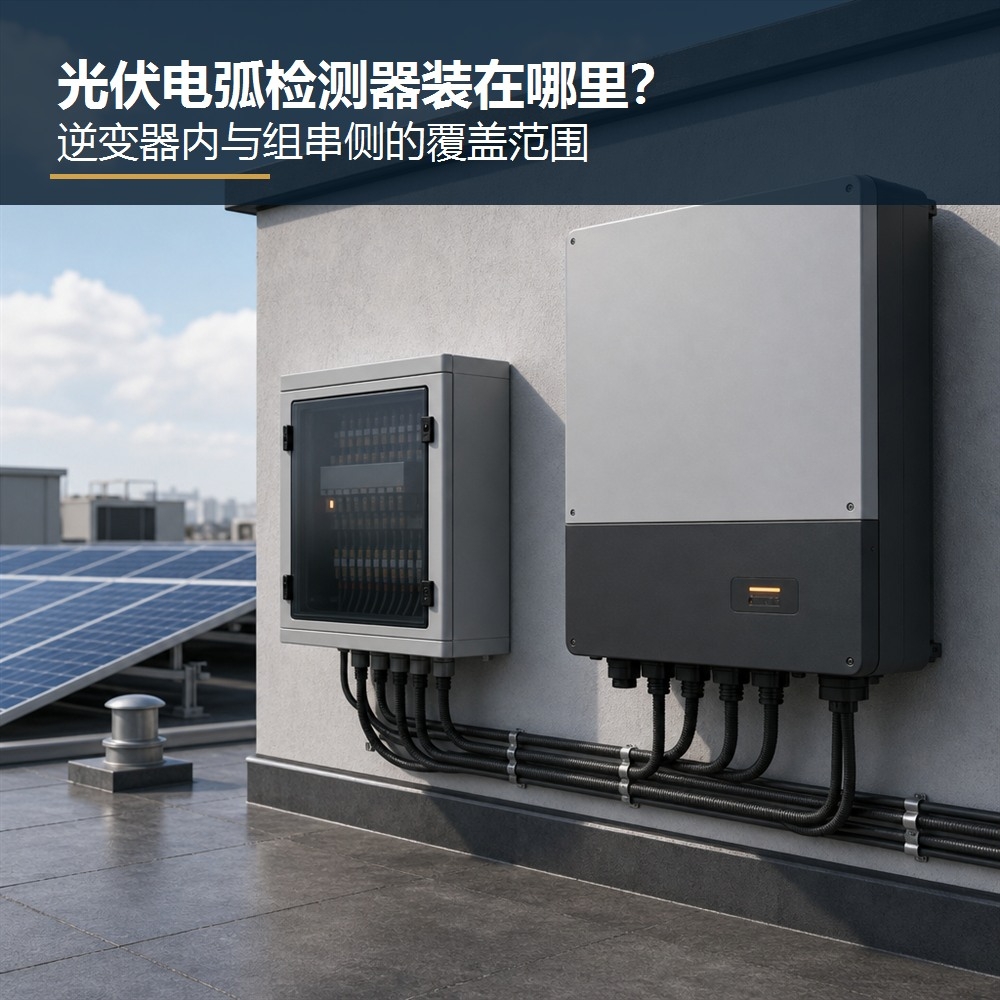

图纸上画一个电弧检测器,位置靠近逆变器,还是放在组串汇集的位置,得到的告警线索并不一样。有人只盯着设备离组件有多远,这个判断不够。更该问的是:哪一段直流回路经过检测点?报警后能把故障缩到什么范围?动作后,哪一段线路还可能带电?
把这几件事分开,后面的比较才有依据。

检测范围说的是设备从哪个电气回路里采集并识别异常特征;动作范围说的是保护动作后,实际被隔离或受控的是哪一段。它们常常相关,却不能当成同一个概念。
电弧发生在连接器、线缆、接线盒或设备端子附近,检测器能否识别,除了安装位置,还受回路拓扑、并联支路、信号衰减和设备算法影响。报警后能否准确找到某一路,又取决于设备本身的采样和通道设计。没有一张组串图,讨论“覆盖到哪里”很容易变成口头印象。
| 对比点 | 逆变器内或逆变器侧检测 | 组串侧检测 |
|---|---|---|
| 观察位置 | 靠近直流输入汇集处 | 靠近单路组串或组串汇集的前端 |
| 信息颗粒度 | 要看逆变器的 MPPT、输入和采样设计 | 更容易沿着箱体通道、熔断器位号追到对应回路 |
| 现场改造 | 已有兼容功能时,外围设备可能较少 | 常需评估箱体空间、接线、直流停机和后续维护 |
| 报警后的排查 | 先从该逆变器关联的直流输入范围展开 | 可按被关联的组串或通道缩小检查范围 |
| 不能直接推出的结论 | 不能把报警直接等同于某一块组件故障 | 不能因为位置更靠前,就认定一定能识别所有电弧 |
表格只是帮助读图,不是选型结论。实际设备能看到哪些支路,要回到接线图和当前产品说明书。
逆变器内置或靠近逆变器直流输入的电弧检测,适合直流路径和 MPPT 对应关系比较清楚的项目。报警后,先确认是哪台逆变器、哪个输入范围出现异常,再顺着该范围去检查接头、线缆和组串。
它也有一个绕不开的边界。若一个输入端后面汇集了多路组串,平台只给出较宽的告警范围,现场依旧要继续分段排查。把“有电弧检测”写成“已经定位到故障点”,两者差得很远。
存量项目还要看另一件事:逆变器是否确实具备对应功能,已有机型、固件、接线方式和告警记录能否支持项目想要的判断。没有核对这些条件前,不该因为柜内看起来有位置,就默认可以加装。
组串侧方案通常把观察点放在更接近组串的位置。对多组串工商业屋顶来说,箱体通道、熔断器编号和现场标签如果保留得好,告警后的派工会直接一些。
代价也在这里。改造不只是把设备固定在箱内,还涉及直流停机、进出线整理、箱体散热和防护条件、通信或告警接入,以及完成后的通道映射。旧站标签已经模糊、图纸和现场接不上时,先恢复这些基础资料,比马上增加设备更合适。
组串侧不是“覆盖更大”的同义词。它提供的是更细的回路视角;至于某段线路是否在可检测路径内,仍由实际拓扑决定。
不需要先把方案说得很复杂。拿一张单线图或组串图,逐项标出来:
组件到汇流箱、汇流箱到逆变器之间,哪些线段经过候选检测点;
每个检测点后面合并了几路组串,告警能否对应到现场标签;
保护动作后,哪段直流线路被隔离,哪些部分仍需按既定安全流程处理;
现有箱体、逆变器、通信链路和停机窗口,是否允许这次改造。
这四处还没画清时,报价写得再细也不能解决判断问题。画清之后,逆变器侧和组串侧的差别会自然出来:前者更适合从一个直流输入范围判断问题,后者更便于保留组串级回路关系。
快速关断关注的是触发后把指定直流边界降到设计状态,电弧检测关注的是识别可能的电弧故障特征并执行对应保护。普通断路器和熔断器也有各自的过流、短路保护任务。它们可以在同一套系统里配合,不能因为装了其中一个,就把另外几个问题划掉。
需要对比设备布置和产品资料时,可查看丰郅的逆变器电弧检测器与组串级 AFCI 保护产品。产品能否用于某台逆变器或某个旧箱体,仍需由项目图纸、数据表和现场条件共同确认。
不一定。能分到哪一级,取决于逆变器的输入、MPPT 和采样设计,也取决于组串在前端如何汇集。验收和运维交接时,应确认告警显示的范围能否与现场回路对应。
不能直接这样比较。它通常更方便保留组串通道关系,但检测路径仍受实际接线、并联关系和设备设计影响。先把回路画清,再判断增加这一层是否能解决现有的排查难题。
两者处理的问题不同。是否还需要快速关断,应看项目适用的规范、消防或业主要求,以及希望控制的直流带电边界;不能用 AFCI 的告警或动作去替代快速关断测试。
