光伏快速关断器装在哪里？组件旁、组串端和逆变器侧别混为一谈

一张单线图往往画得很干净：组件、组串、逆变器，中间接一个快速关断的符号。真正走到屋顶上，线缆会绕过天窗、女儿墙和检修通道；有的组串后来扩过，有的逆变器换过。图纸里的一个符号，落到现场未必只对应一个位置。

这也是“光伏快速关断器装在哪里”容易说乱的原因。有人说装在组件旁，有人说放在汇流处，还有人指着逆变器旁边的控制盒。三种说法都可能成立，只是管到的线路不一样。

先别急着找设备。把直流线从组件一路跟到逆变器，哪一段还在屋顶上、哪一段经过了可接近区域、触发以后要控制到哪里，答案会慢慢出来。

看屋顶时，先找那一段“说不清”的线

一个常见情况是：设备装在组串汇集的位置，急停也能让逆变器停止工作。现场的人会说系统已经关掉了。可从组件到该设备之间的那截线，触发后究竟是什么状态？如果没人能指着图纸和实际线路把它讲清，方案就还缺一页。

快速关断更像一条链路。触发信号怎么来，谁收到信号，哪个设备执行动作，最后在哪个测点确认结果，这些事情要连成一条线看。只写“逆变器停机”没有太多信息，因为逆变器不发电，和屋面直流边界已经被控制，并不是同一个判断。

这部分没有捷径。老电站改造前，把组件分区、组串编号、线缆走向重新核一次，通常比先拿型号表开始比价更省时间。图纸若是三年前的版本，现场又动过组件或换过逆变器，先把图修正。

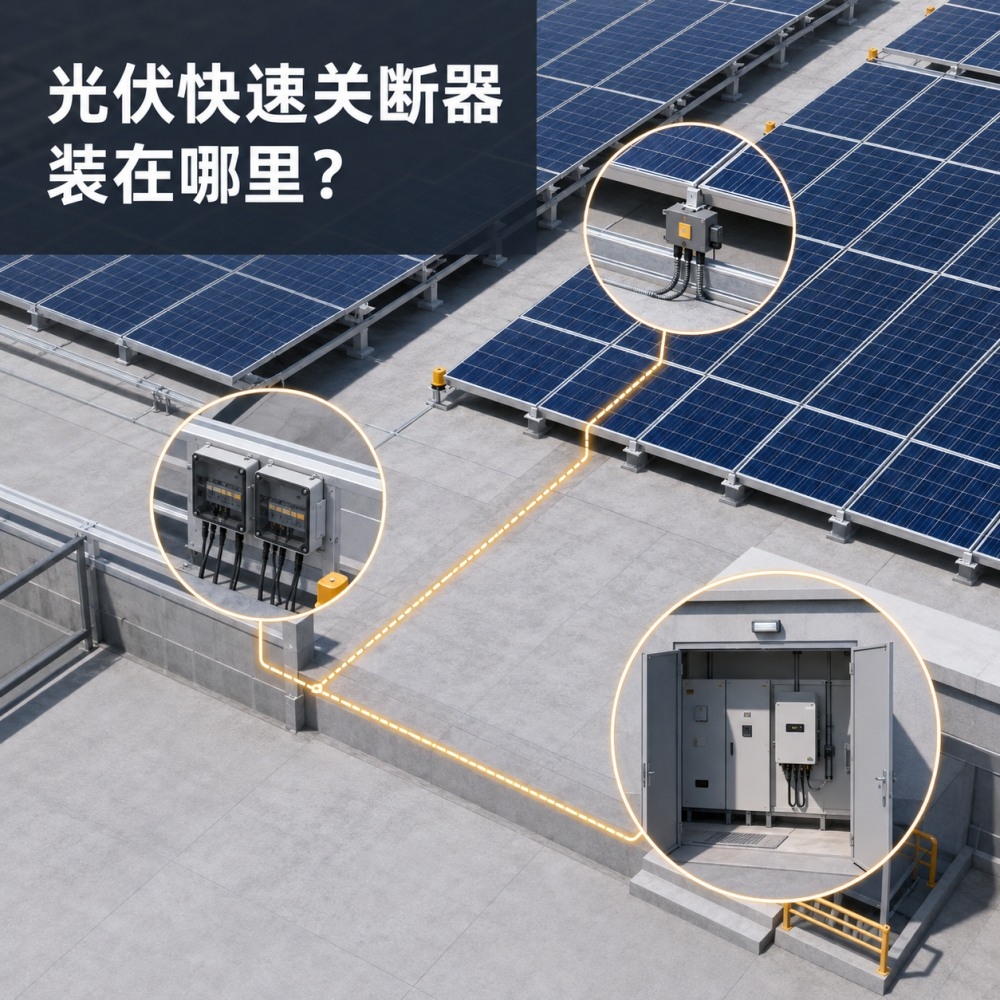

组件旁、组串端、逆变器侧，差的是控制范围

组件附近的关断设备离阵列更近。屋面被分成多块、跨区走线又比较多时，这种布置有助于把关断范围收在组件一侧。相应地，屋面设备、连接点和编号也更多。后续换组件却没更新记录，排查时会很被动。

组串端或汇流位置的方案更集中。阵列规整、组串走线清楚的新建项目，施工会轻一些。不过，设备放在组串端不表示它前面的每段线都自动被纳入控制。这个误解很顽固，做验收时也经常被问到。

逆变器侧可以承担隔离、控制或触发链路中的一部分工作。屏幕熄灭、功率归零，只说明逆变器停止了转换；屋面上哪一部分仍有直流电，要靠设备位置和测试结果说话。

表格只是帮忙把问题摆出来。最终还得回到项目的系统设计、当地要求和现场记录。

验收前，别临时把急停按一遍就结束

这里先岔开一下。很多人把快速关断的测试理解为“按下急停，看设备有没有停”。这种验证不够。

更实用的做法，是提前把触发点、执行设备和测量位置写到同一张记录里。随后按项目程序完成测试，核对设备状态、线路边界和图纸是否一致。哪些导线由组件级设备控制，哪些位于组串端设备上游，不能靠记忆补。

有些屋顶根本不适合照搬组件级方案，也有些屋顶因为通道、分区或改造条件，不宜只盯着逆变器侧。拿不准时，把屋面图、最新单线图和设备清单放在一起看，通常比多听一句“这个产品能关断”更有判断力。

快速关断、AFCI和优化器别放进同一个结论里

快速关断解决的是触发后，直流回路按既定范围怎样动作。AFCI 处理的是电弧故障相关的检测与保护响应；功率优化器面对组件失配、朝向不同或局部遮挡造成的发电问题。

它们可以同时出现在一个屋顶上。比如组件级方案需要把关断和电弧保护一起考虑时，可评估丰郅新能源的智能安全保护器 TTQ（RSD+AFCI）。如果项目的重点是补组串侧电弧保护，则要单独看 FR-AFCI-B04A 组串级电弧防护箱的接入条件。局部遮挡或失配明显，再去讨论光伏功率优化器是否值得加。

功能做在同一台设备里，不等于验收时可以用一个结论带过。该看关断边界时看关断边界，该查电弧告警时查电弧告警。分开，反而不容易漏项。

常见问题

快速关断器一定要装在每块组件旁边吗？

不一定。组件级和组串级的选择与屋顶分区、线缆路径、控制边界及项目要求有关。先确认需要控制的直流线路，再确定设备位置，顺序不能倒。

逆变器停机后，还需要检查组件侧线路吗？

需要。逆变器停机不自动说明组件到逆变器之间的全部直流线路都已进入同一状态。验收和改造时，应根据图纸和测试记录确认各段线路的边界。

加了快速关断，还要配AFCI吗？

两者解决的问题不同。是否同时配置，要看系统安全设计、现场风险和相关要求；不能把快速关断当作电弧保护，也不能反过来理解。
