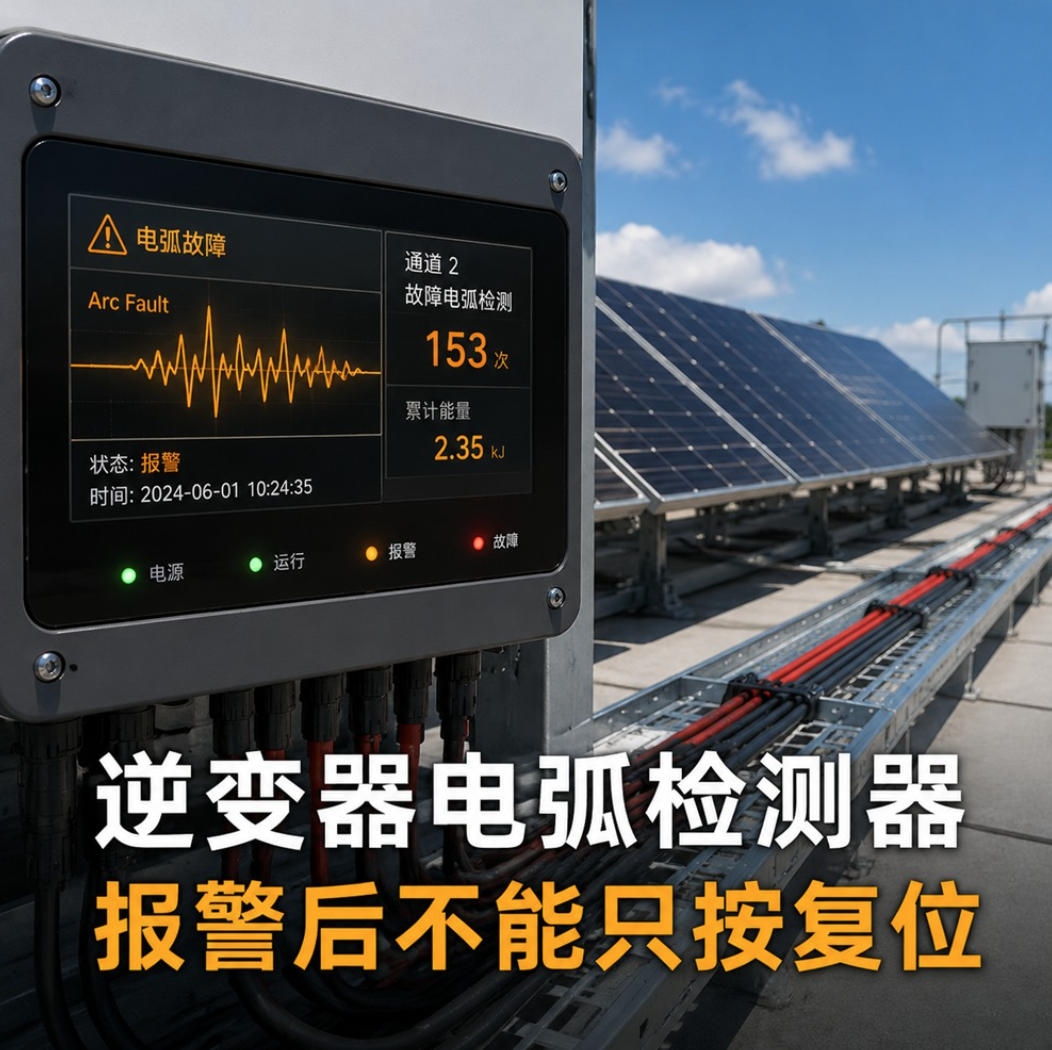

逆变器电弧检测器如何工作？报警后不能只按复位键

逆变器报出电弧故障时，屏幕上常常只有一个告警代码。不能发电后，运维人员往往顺手按复位键重启试下。可这一步最多只是让设备重新进入启动流程，并不能证明直流侧的异常已经消失。

更麻烦的是，电弧是不容易被察觉的。一个压接不到位的端子、拉扯后松动的接头、护套磨损后接触不稳的线缆，都可能在某个电流和温度条件下反复出现。下午复位成功，隔天又报警，这不是逆变器“闹脾气”，而是前一次没有把原因查到底。

逆变器是怎样发现异常电弧的

光伏逆变器里的电弧检测器，通常盯着直流侧电压、电流里不该出现的高频扰动和变化模式。正常的组串输出也会波动，云层掠过、逆变器启动、开关动作都会带来变化；检测逻辑不是看见一点波动就下结论，而是把特征、持续时间和出现频次放在一起判断。

不同品牌、不同机型的算法和动作并不相同。有的会把故障记录和受影响的 MPPT 输入写进事件日志，有的会停机并要求人工确认。不要拿某个型号的界面或阈值去套另一台逆变器，特别是在老旧电站做改造时，这类经验很容易带偏排查方向。

也要把边界说清：逆变器能够判断“这一侧出现了值得警惕的电气特征”，却未必能直接告诉你“第几个接头压接不良”。告警是线索，不是故障点的门牌号。

一条报警记录，到底能帮上什么忙

比起立刻清除告警，先把当时的记录截下来更有价值。时间、天气、功率、MPPT 或输入编号，以及报警是否重复出现，后面都会用得上。

我更愿意把事件日志当作一张缩小范围的地图。它不替代爬上屋顶后的检查，却能避免所有组串从头翻一遍。对于屋顶复杂、不同朝向混接过的项目，这个差别很大。

报警后，复位之前要做的几件事

先按设备手册让逆变器停机或进入安全状态，保存故障截图和历史事件。接着，由具备资质的安装或运维人员按照现场方案隔离相关直流回路、验电确认，再打开需要检查的范围。带电情况下拆插光伏连接器，风险本身就可能制造新的问题。

现场看什么？不必一开始就把所有设备都拆开。可以从报警关联的组串路径往回查：

• 同一型号连接器是否被混用，插合有没有到位，锁扣是否损坏；

• 压接部位是否有发热变色、松脱或不自然的拉力；

• 线缆有没有被支架边缘磨伤、长期积水浸泡，或被屋面维护踩压；

• 最近是否更换过组件、增加过支路、移动过逆变器旁的直流线。

查到问题后，修复、更换、绝缘或极性等复测应按设备手册和项目安全程序完成。确认原因、完成复测，最后才是复位。 如果没有留下告警记录就先复位，下一次出现同类报警时，现场反而少了一条很关键的线索。

内置检测和组串级保护，别让其中一个替另一个背锅

逆变器内置 AFCI 的价值在于它离变换和运行记录很近，许多新项目会先从这里获得异常提示。不过，一台逆变器看到的是它所覆盖的输入范围；当线路很长、组串很多，或者存量项目希望补充更细的组串侧保护时，还要看现场布线和保护分区。

这时可以评估外置的组串级 AFCI 保护器。丰郅新能源的 FR-AFCI-B04A 电弧防护箱 适合放在需要补足组串侧电弧防护的方案里，但型号、电压范围、接入方式和兼容性仍应以当次数据表和设计图为准。它不是“装上就不用查线”的替代品，更多是让故障检测与保护分层更清楚。

快速关断、组件监控、功率优化器各管哪一段

现场讨论安全设备时，最容易出现的误会，是把几个名字相近的功能当成同一件产品。

快速关断的重点是紧急状态下控制光伏阵列的带电边界；它不负责识别每一种电弧特征。组件级监控能帮助观察组件或支路表现，但也不能凭曲线直接判定某个 MC4 接头已经失效。至于功率优化器，主要处理失配和组件级运行管理，不能修复松动的连接器或被磨破的线。

丰郅的 智能安全保护器 与 功率优化器产品页 可以作为方案资料的起点，不过选型前仍要把目标拆开：是为了快速关断、增加可见性、处理失配，还是补充电弧保护。问题没拆清楚，设备再多也很难形成有效的排查路径。

下次电弧告警出现时，先别急着按复位。保留报警记录、调出组串图、找出最近的安装变更，再准备对应线路和关键接点的现场照片。这几样资料摆在一起，才值得讨论是单点维修，还是需要调整整段保护方案。

常见问题

逆变器电弧报警一次，是否一定要更换设备？

不一定。单次报警也不能直接当成误报处理，应先保留日志并检查关联回路。若现场接头、线缆和安装变更均无异常，再由安装商结合逆变器手册判断是否需要进一步测试或联系设备厂家。

夜间没有发电时，可以直接处理光伏接头吗？

夜间组件输出会降低，但并不等于所有直流回路都已经安全。仍需按项目停机、隔离和验电程序执行，由合格人员处理；不能因为天黑就省掉确认步骤。

电弧检测器报警会不会影响其他组串正常发电？

这取决于逆变器的故障策略、组串连接方式和保护配置。有的设备会停整机，有的能够记录到特定输入后再按策略动作。查看当次事件记录和设备说明，比凭经验猜测更可靠。
