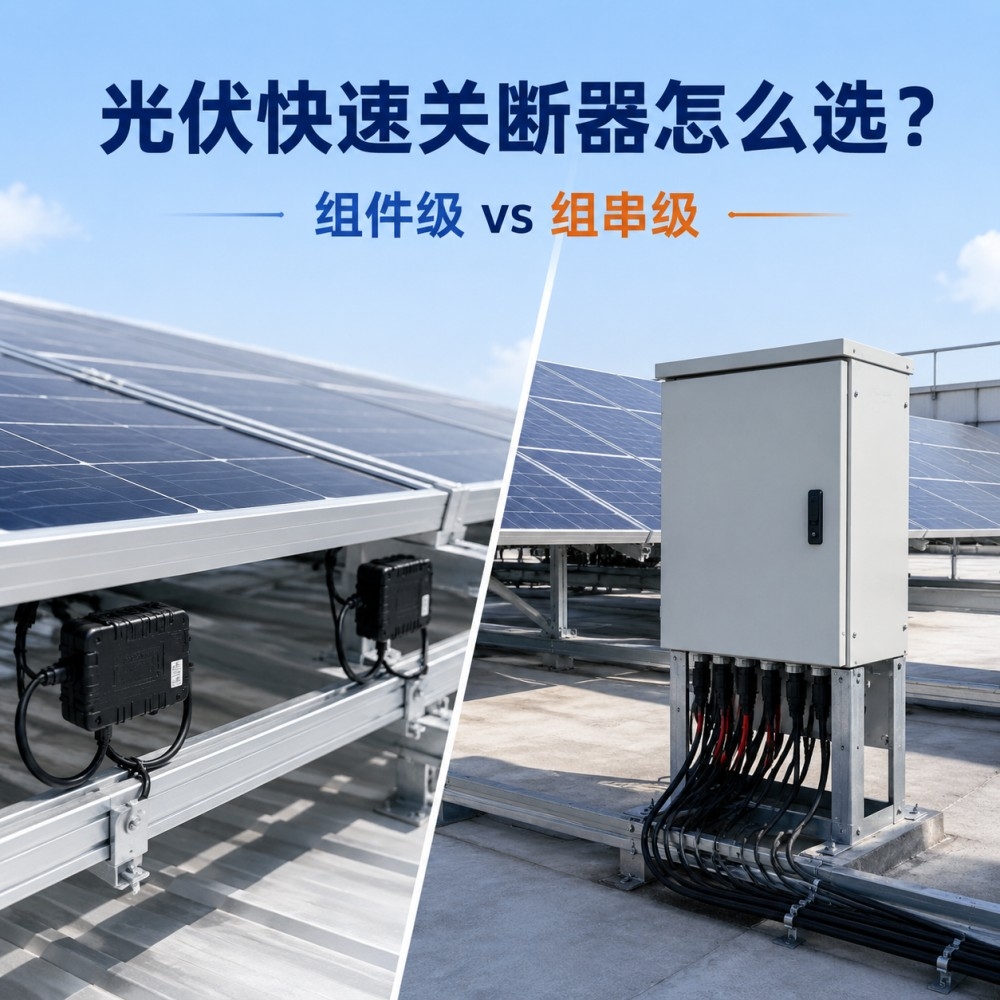

光伏快速关断器怎么选？组件级、组串级方案对比

光伏快速关断器怎么选？，先考虑的不是“组件级是不是更高级”，也不是“组串级能便宜多少”。要先考虑更实际的：出了事，哪些更能安全控制住？

这句话听着有点绕，但它会直接影响设备数量、施工位置和后面的验收。屋顶分成几块，组串有没有跨楼，原来的接线图还准不准，逆变器能不能接外部触发，这些条件只要有一项不一样，选型就不能照着别人的报价单抄。

RSD，也就是快速关断器，负责的是触发后的直流带电边界。AFCI看的是电弧故障，功率优化器处理组件之间的失配。三种设备会被放在同一个方案里讨论，却各自解决不同的问题。顺序弄错了，后面容易花冤枉钱。

组件级和组串级，差别在“关到哪里”

组件级设备装在组件附近。触发以后，组件侧或一个组件区域的控制会更细，运维人员也比较容易缩小排查范围。这个优点在屋面不规则、检修通道多、组串跨区域走线的项目里更明显。

组串级设备的位置集中一些，可能在汇流处、组串集中位置或逆变器直流入口。它关掉的是整条组串。设备少，屋面上的安装点少，这是它最容易被看中的地方。

代价也很直白：第 5 路报警以后，平台可能只能告诉你“第 5 路异常”，接下来仍要沿着这一串去查接头、线缆和接线盒。

简单放在一起看：

• 组件级：设备多，控制细，通信和地址管理要认真做。

• 组串级：设备少，施工集中，组串内部的故障还得人工继续找。

• 两种方案都能做改造，前提是系统边界和验收要求说得清楚。

老电站还有一个很现实的麻烦。图纸写着 12 路，现场未必真是 12 路。组件换过、逆变器移过、线缆重新拉过，都会留下偏差。图没对上之前，谈组件级还是组串级，其实有点早。

什么时候更值得考虑组件级

消防通道从组件之间穿过，屋顶被分成几个互不相连的区域，或者直流线要跨到另一栋楼，这些场景里，组件级方案比较容易把带电边界讲清楚。业主如果还想看组件级状态，也会更倾向这种方式。至少平台不会只给出一条长组串的笼统告警。

当然，组件级并不轻松。设备数量一多，接头、固定、通信地址都会增加。安装时少接一个端子，验收时就要回头找；地址表没有同步更新，后期运维也会乱。施工队最好拿着最新的组串图和设备清单下手，不能靠现场口头交代。

丰郅新能源的智能安全保护器 TTQ（RSD+AFCI）可以作为组件级方案的比选对象。真正下单前，还是要把组件参数、系统电压、通道结构、触发方式和验收文件逐项核对。型号里有 RSD 三个字，不代表现场条件自动匹配。

组串级真的更省吗

有些项目确实省。

比如组件和组串都集中在同一侧，逆变器旁边就有明确的直流隔离点，原始组串图也保存得不错。此时把设备放在集中位置，施工人员少上几次屋顶，停机窗口也更容易安排。

但不能只看设备数量。组串级改造可能要重新理线、加固定支架、做通信调试；如果屋顶之前改过很多次，整理线路的人工费甚至会超过设备费。

我通常会把预算拆成几块看：

改造总成本 = 设备费用 + 安装人工 + 停机期间少发的电 + 通信调试 + 验收整改预留

这不是报价，只是避免漏算。换逆变器很贵的项目，增加外置组串级设备可能更实际；线路已经很乱的屋顶，则要把整理和复测的时间算进去。

FR-AFCI-B04A 组串级电弧防护箱关注的是组串级电弧检测与保护。它是否接入某个项目的快速关断链路，要看设备接口和系统设计。AFCI 不能直接当 RSD 用，这点最好在技术交底里写清楚，免得验收时各说各话。

施工前，我会让安装商把下面几件事写进方案，而不是只发产品彩页：

• 触发后究竟控制组件、屋面分区，还是整条组串；

• 现有组串图和现场接线是否一致；

• 逆变器能否接外部触发，状态反馈怎么回传；

• 组件连接器、线径、电压范围是否匹配；

• 设备放在哪里，日晒、积水和检修通道怎么处理；

• 停机、触发、恢复、复测分别怎么安排，谁保留记录。

这些问题很琐碎，却是返工最常见的来源。

优化器别拿来解决接头故障

屋顶有遮挡、组件朝向混在一起，或者不同批次组件衰减差异很大，功率优化器才有评估价值。它改善的是失配运行，有些型号会同时带监控或关断功能，具体要看型号资料。

丰郅光伏功率优化器方案适合放到发电异常分析里。接头发热、线缆磨破、端子松动，这些先维修。优化器不会修好一处坏接头，也不会替代整套 RSD 设计。

常见问题

组件级快速关断一定更安全吗？

我不会只按“组件级”三个字下结论。它的控制范围更细，但设备、通信和维护点也更多。关断边界、触发可靠性、接线质量和验收结果，需要放在一起看。

老旧工商业屋顶应该先选哪一种？

先测绘，再比方案。组串集中、图纸可靠、停机时间紧，可以先算组串级；屋面分区复杂、走线跨区，或者需要更细的带电边界，再评估组件级。

快速关断器可以代替 AFCI 吗？

不可以。RSD 缩小触发后的直流带电范围，AFCI 识别疑似电弧故障。是否同时配置，取决于项目风险、设备接口和验收要求。
