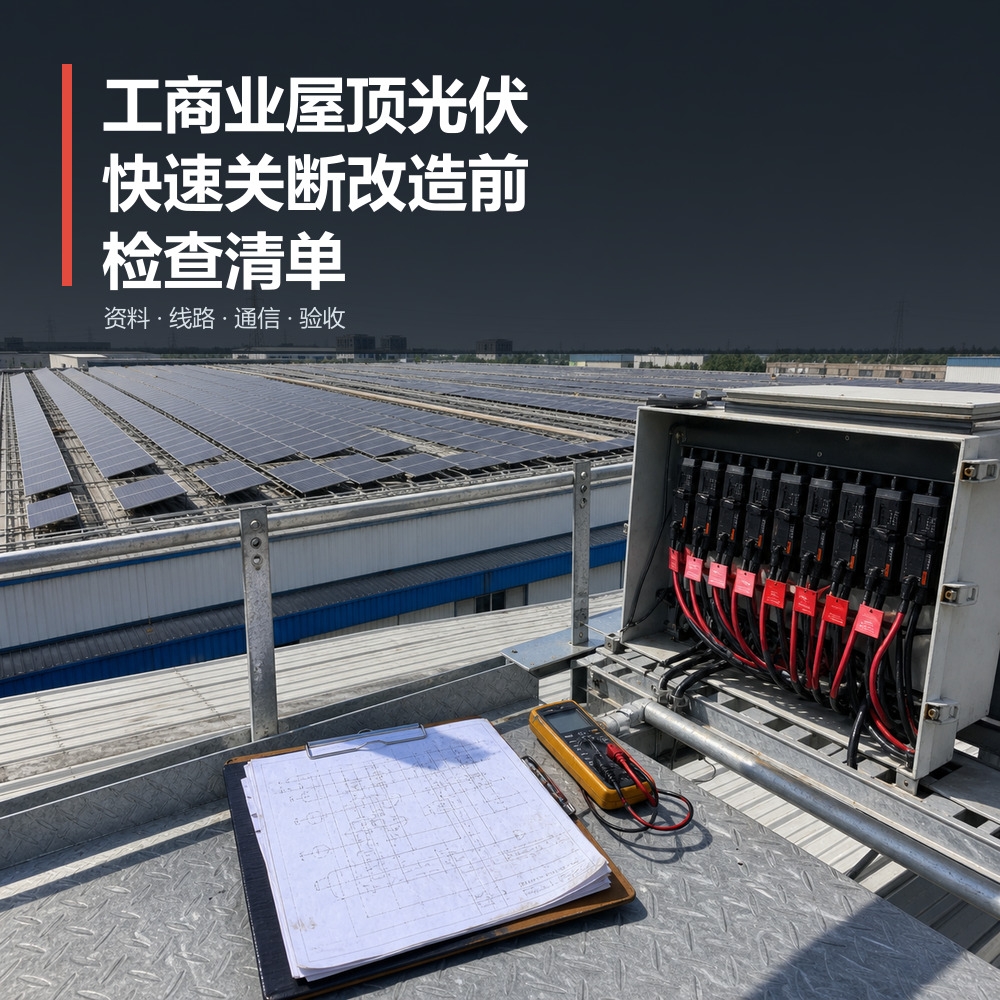

工商业屋顶光伏快速关断改造前检查清单
旧电站准备改造时，我一般先问一句：现在的组串表，和屋顶上的接线还对得上吗？
这句话常常没人敢马上回答。业主手里的单线图可能停在并网那年，后来换过几块组件、修过接头，有的组串还被转接到了另一个 MPPT。若照着旧图数快速关断设备，报价当天就能出来，等上屋顶才发现数量不对。
所以，工商业屋顶光伏快速关断改造先别从选型号开始。现有线路到底怎么接、设备能否匹配、施工会不会碰坏防水，关断后又该在哪儿测电压，这几件事要先弄明白。
资料不全，先别急着上屋顶
现场勘察前，先向业主或原 EPC 收集这些资料：
最新单线图、组串表和屋顶组件布置图；
组件、逆变器、汇流箱及原有直流开关的数据表；
每个 MPPT 对应的组串数量和当前接线；
组件更换、连接器维修、绝缘故障和电弧告警记录；
屋面防水保修范围、消防通道及设备荷载限制；
项目采用的法规、消防、保险和验收要求；
可安排的停机窗口，以及停机对生产和发电的影响。
只有并网年份和总装机容量，设备配置还算不了。组件数量、实际组串、开路电压、短路电流、线缆走向，至少得补到这个程度。少一项会不会一定返工？未必。但我不会拿这个概率去做正式报价。
哪些问题没解决，不该直接报价施工
| 现场情况 | 风险等级 | 改造前处理 |
|---|---|---|
| 图纸与实际组串数量不一致 | 高 | 重新测绘并更新组串表 |
| 混用不同品牌或型号的直流连接器 | 高 | 核对兼容性，必要时统一更换 |
| 屋面渗水、支架松动或线缆长期浸水 | 高 | 先处理屋面和原有缺陷 |
| 不清楚快速关断后的受控范围 | 高 | 明确阵列边界、触发逻辑和测量点 |
| 组件型号混杂，Voc、Isc 差异明显 | 高 | 分组计算，不按平均值选设备 |
| PLC 通信路径不清楚或干扰较大 | 中 | 现场测试通信并规划收发器位置 |
| 没有组件与设备编号规则 | 中 | 施工前建立地址和位置对应表 |
| 仅缺少远程监控账号 | 低 | 调试前完成平台和权限配置 |
表格里我会先盯住前四项。通信账号晚一天开通还能补；线缆进水、连接器混插，或者连关断范围都没说清楚，到了调试当天基本没有轻松的补救办法。
上屋顶后，先查原系统，不要先装新设备
勘察最好按组串走一遍。拍几张屋顶全景不算完成，要把组件铭牌、接头、线缆和引下线一一对应起来。这个过程慢，但后面省事。
组件与组串
组件型号、数量、朝向和倾角，要分区记。开路电压需按项目最低环境温度修正，短路电流则要和智能安全保护器的最大连续电流、最大短路电流逐项核对。存量电站零星换板很常见，同一片屋顶，未必还是同一种组件。
再检查每个 MPPT 接了几条组串。原图写 12 路，现场可能只剩 11 路运行，也可能有人为了恢复发电临时并过线。快速关断改造要跟实际线路走。
连接器与直流线缆
看看接头有没有变色、开裂、松动和进水痕迹，线缆是否长期贴着屋面、被金属边缘磨损，或者在桥架转弯处拉得过紧。
装组件级设备，连接点会变多。原来的接头已经变色、松动或进过水，就别顺手接回去。连接器型号也得核实，能插上只是第一步，不能据此判断长期兼容。
屋面与施工通道
设备准备装在哪里？施工人员能不能在不拆大片组件的情况下接线？消防通道、天窗、排烟口和屋面检修区是否会被占用？这些问题会直接改变工期。
还要确认屋面防水责任。穿孔、增加桥架或移动压块之前，应让业主、屋面承包方和施工方把做法写清楚。快速关断解决的是电气风险，不能用漏水换来。
设备数量怎么估，先从接入结构算
丰郅当前智能安全保护器产品有不同通道结构。比如 TTQ 智能安全保护器 的 FR-PVMS-TTQB 标注为 2 个通道、2 块组件，工作电压 70Vdc×2，最大系统开路电压 1500Vdc，最大连续输入/输出电流 20A，最大短路电流 25A，并集成组件级快速关断、AFCI 和远程监控。
THQ 智能安全保护器 的 FR-PVMS-THQB 标注为 1 个通道、2 块组件，工作电压 120Vdc，最大系统开路电压同样为 1500Vdc，连续电流和短路电流上限分别为 20A、25A。
算这两种结构时，不能只做一道“总组件数除以二”的算术题。两块组件是否相邻、型号是否一致、线缆够不够长、通道要不要独立管理，都得落到布置图上。比如屋顶有 1,003 块组件，最后那一块怎么处理？这个问题不该留给安装人员当天决定。
如果项目只要求组件级快速关断和监控，不需要把 AFCI 集成在组件侧，可以核对 TTC 基础版智能安全保护器。电弧保护是否由逆变器、外置防护箱或其他设备承担，要在方案中另写，不能因为选择了基础版就把这项风险删掉。
通信和触发链路，最好现场先试一次
PLC 通信不稳定，若等组件级设备全装完才发现，现场就会很难受。改造前先看逆变器、交流线路、收发器安装点、配电柜空间和附近干扰源。有条件的话，挑一小段先试，结果比口头判断可靠。
快速关断触发也要画完整：
哪个按钮或信号启动关断；
信号怎样到达组件侧设备；
交流失电、通信中断或控制器故障时，系统进入什么状态；
恢复供电后，是否需要人工复位；
消防入口和设备附近怎样做标识。
有多个厂房或多个并网点时，别让一个“总急停”标签掩盖实际分区。哪个按钮控制哪片屋顶，现场人员必须看得懂。
停机、施工和成本一起排
改造成本不只是保护器数量。更完整的算法是：
改造总成本 = 现场测绘 + 设备与配件 + 原有接头和线缆整改 + 屋顶施工 + 通信配置 + 停机损失 + 调试验收 + 图纸更新
生产型工厂尤其要先谈停机。能否分区施工？每天恢复多少组串？下雨后多久可以重新上屋顶？如果只在报价里写“预计三天完成”，却没有说明哪些区域停电、何时恢复，业主很难评估真正影响。
施工计划里，我通常会留一点机动时间。旧屋顶拆开后，看见图纸上没有的接头、绕线甚至临时修补，并不稀奇。工期排得一格不剩，表面上很利落，现场却很容易为了赶进度跳步骤。
验收标准要在开工前写好
施工完成后，不能只看平台显示“全部在线”。至少要逐区触发一次快速关断，记录关断前后的电压、测量位置、响应时间和复位结果。
验收资料应包括：
更新后的单线图、组串表和设备位置图；
每台保护器的编号、对应组件和通信地址；
关断触发点、受控区域和现场标识照片；
电压与时间测试记录；
离线、通信中断和恢复启动测试；
如果配置 AFCI，对应的测试方法、告警和保护动作记录；
被更换的连接器、线缆及其他原有缺陷整改记录。
这些项目最好在开工前写进合同和验收表。要不然，承包方认为“设备装完”就是结束，业主关心的却是“消防触发后，屋顶哪里还带电”。这不是措辞分歧，验收对象都不一样。
常见问题
工商业屋顶快速关断改造必须更换逆变器吗？
不一定。外置组件级快速关断方案可以在保留现有逆变器的前提下评估，但要核对电压、电流、通信、触发方式和系统兼容性。逆变器是否保留，应由现场数据和设计方案决定。
改造前一定要逐块核对组件吗？
建议至少逐区核对，并对更换过、型号不同或状态异常的组件单独记录。只按历史图纸估算，容易造成设备数量、接线长度和电气参数偏差。
快速关断设备在线，就能通过验收吗？
不能。在线只说明通信状态，验收还需要实际触发关断，在规定测量点记录响应时间和电压，并检查复位、离线告警和现场标识。
