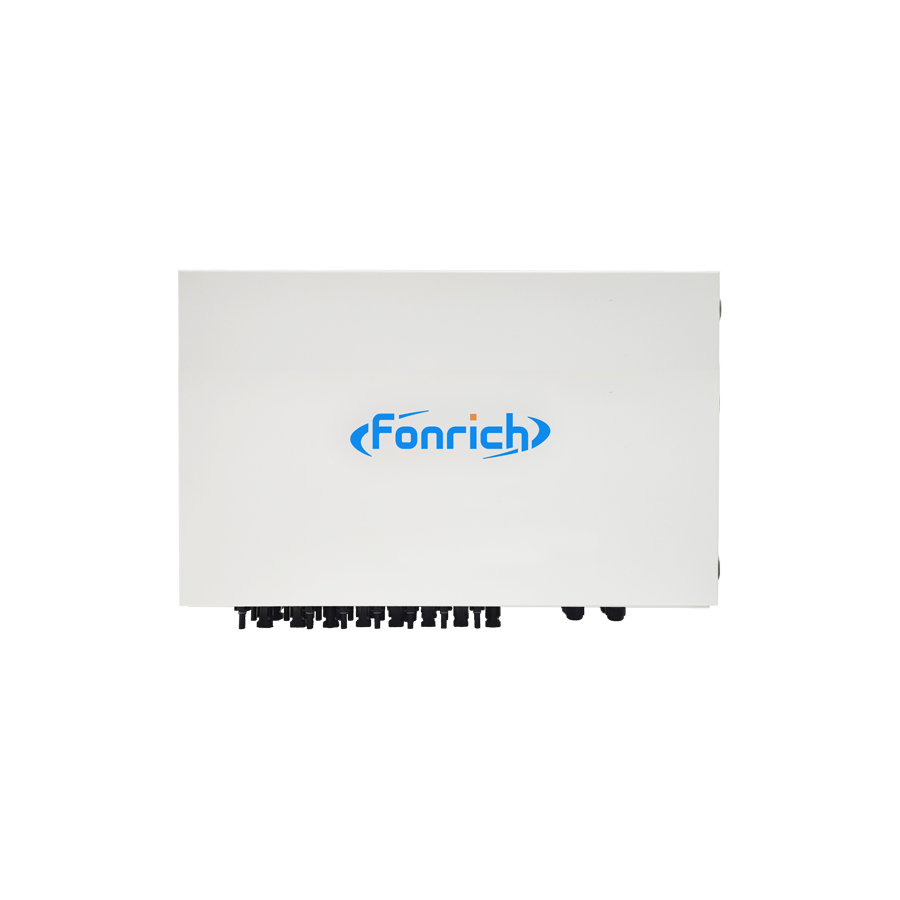

光伏电弧安全保护箱

PV 侧电参数

最大支持组串数量

16

最大系统电压(DC)

1100 V

最大组串电流

15 A

AFCI 响应时间

≥2.5 s

电弧种类

UL1699B (Type 1)

组串电流监测范围

±15 A

组串电流监测线性度

1% FS

@25℃

组串电流监测失调

≤0.1 A

组串电流监测温漂

≤5 mA/℃

辅助电源参数

辅助电源输入电压(AC)

100~260V

辅助电源最大功耗

15.0W

辅助电源输出电压(DC)

24V

交互方式

通讯方式/协议

RS485/Modbus-RTU

本地显示

LCD

本地设置

按键

环境参数

工作环境温度范围

-30℃ ~ 70℃

相对湿度范围

0%~90%

防尘防水等级

IP66

规范和标准

电磁兼容性/安规

EN IEC 61000-6-1:2019

EN IEC 61000-6-3:2021

EN IEC 61000-6-8:2020

UL1699B
